उत्पाद विवरण:
|
ब्रांड नाम: | GSKA | तापमान की रेंज: | -70-150 |
---|---|---|---|
तापमान विचलन: | ≤±2ºC (कोई भार नहीं) | शोर: | ≤65 डीबी |
मॉडल संख्या: | वॉक इन टेस्ट चैंबर | तापमान में उतार-चढ़ाव: | ≤±0.5ºC (कोई भार नहीं) |
हीट लोड क्षमता: | स्वनिर्धारित | फ्लोर लोड क्षमता: | 300 किग्रा / वर्गमीटर |
प्रमुखता देना: | तापमान आर्द्रता परीक्षण कक्ष,तापमान आर्द्रता कक्ष |

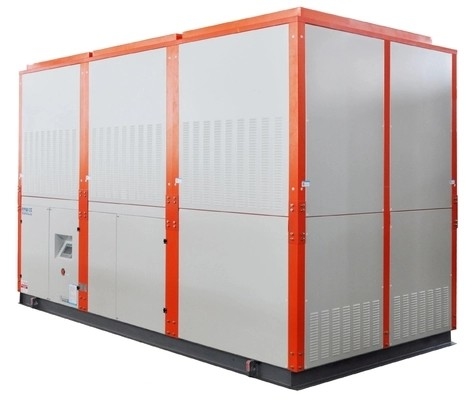

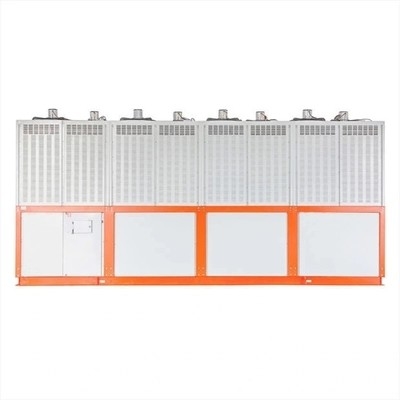

पर्यावरणीय विश्वसनीयता के लिए क्लाइमेट चैंबर में कस्टमाइज्ड रैपिड चेंज वॉक
विद्युत पैनल:
कक्ष में एकीकृत नियंत्रण कक्ष में निर्मित सभी पावर कनेक्टर, सुरक्षा उपकरण पावर कंट्रोल लॉजिक
आईडी नंबर के साथ टैग किए गए सभी विद्युत केबल
सभी इलेक्ट्रिकल फ़ंक्शन सर्किट अपने स्वयं के सुरक्षा उपकरण से लैस होते हैं जो संबंधित सर्किट या संपूर्ण परीक्षण को बंद कर देते हैं
चैम्बर अगर एक दोषपूर्ण विकसित होता है
सभी विद्युत प्रणालियाँ मान्यता प्राप्त तकनीकी विनियमों के साथ-साथ दुर्घटना निवारण विनियमों का अनुपालन करती हैं।
अनुरूप मानक:
1. IEC60068-2-1.1990 कम तापमान परीक्षण विधि
2. IEC60068-2-2.1974 उच्च तापमान परीक्षण के तरीके
3. GJB150.3 उच्च तापमान परीक्षण विधि
4. GJB150.4 कम तापमान परीक्षण विधि
5. GB11158 उच्च तापमान परीक्षण बॉक्स के लिए तकनीकी स्थिति
6. GB10589-89 कम तापमान परीक्षण बॉक्स के लिए तकनीकी स्थिति
7. GB/T2423.1-2001 निम्न तापमान परीक्षण विधियाँ
8. जीबी/टी2423.2-2001 उच्च तापमान परीक्षण विधियां
9. GB/T2423.22-2001 तापमान परीक्षण विधि
10. GB10592-89 उच्च और निम्न तापमान परीक्षण बॉक्स के लिए तकनीकी स्थिति
वॉक-इन पर्यावरणीय तापमान आर्द्रता स्थिरता कक्ष की मुख्य विशेषता:
1. RS232C, 7″ LCD टच पैनल कंट्रोल के साथ प्रोग्रामेबल कंट्रोलर
2. स्टेनलेस स्टील आंतरिक, जस्ती स्टील शीट बाहरी
3. 2 पीसी स्टेनलेस स्टील लोडिंग शेल्फ मुफ्त
4. हीटर के साथ मल्टीपेन देखने वाली खिड़की
5. 60 मिमी व्यास फ़ीड-थ्रू पोर्ट
6. कैस्टर के साथ फ्लोर स्टैंड
उत्पाद वर्णन:
प्रोडक्ट का नाम | जीएसकेए-1026ए |
आकार | स्वनिर्धारित |
तापमान की रेंज | -70-150 |
तापमान में उतार-चढ़ाव | ≤±0.5ºC (कोई भार नहीं) |
तापमान विचलन | ≤±2ºC (कोई भार नहीं) |
तापमान एकरूपता | ≤2ºC (कोई लोड नहीं) |
तापमान वृद्धि और गिरावट दर | 0.8-1.5ºC/मिनट (गैर-रैखिक तापमान वृद्धि और बिना किसी भार के गिरना) |
ताप भार क्षमता | अनुकूलित |
शोर | ≤65dB |
तल भार क्षमता | 300 किग्रा / वर्गमीटर |
सामग्री | इनर बॉक्स सामग्री: SUS 304 हीट- और हार्डी स्टेनलेस स्टील प्लेट। बाहरी बॉक्स सामग्री: 0.8 मिमी उच्च-तनाव रंग स्टील प्लेट सामग्री; शीर्ष कील: विरूपण के दीर्घकालिक उपयोग को रोकने के लिए फहराया और समर्थित; इन्सुलेशन सामग्री: उच्च घनत्व ग्लास कपास और उच्च शक्ति पु फोम इन्सुलेशन सामग्री डबल परत तापमान प्रतिरोधी उच्च तापमान जकड़न |
शीतलन प्रणाली | प्रशीतन प्रणाली: एक अर्ध-हर्मेटिक कम तापमान कंप्रेसर से बना है।कंप्रेसर में कॉम्पैक्ट संरचना, कम कंपन, कम शोर, उच्च ऊर्जा दक्षता अनुपात और कम तापमान की स्थिति में बड़ी शीतलन क्षमता की विशेषताएं हैं।प्रशीतन प्रणाली के अनुकूलित डिजाइन ने परिचालन लागत को कम किया और विश्वसनीयता में वृद्धि हुई। कंप्रेसर शीतलन विधि: पानी ठंडा |
एयर वेंटिलेशन | केन्द्रापसारक प्रशंसक क्षैतिज रूप से हवा भेजता है, और बाएँ और दाएँ वायु आउटलेट और मध्य वापसी वायु के डिज़ाइन को अपनाता है।यह कमरे में परीक्षण वस्तुओं की उम्र बढ़ने के लिए सबसे उपयुक्त है, जो परीक्षण वस्तुओं की गर्मी को प्रभावी ढंग से दूर कर सकता है।हवा की गति और हवा का दबाव परीक्षण मानकों को पूरा करते हैं, और दरवाजा खोलने और बंद करने के क्षण में तापमान जल्दी से स्थिर हो जाता है, जिससे एक समान इनडोर तापमान सुनिश्चित होता है। |
रोशनी | उच्च चमक और ऊर्जा की बचत एलईडी विस्फोट प्रूफ लैंप 40W / AC220V (लगभग 8-10 वर्ग मीटर छत क्षेत्र के लिए लगभग एक इलेक्ट्रिक लैंप की व्यवस्था की जाती है, और इनडोर चमक 100LUX से अधिक तक पहुंच सकती है |
दरवाजा | इलेक्ट्रिक डोर 120 x 210(WxH) सीएम सेफ्टी गेट एस्केप गेट (90 x 210)सीएम आंतरिक और बाहरी बॉक्स के साथ दबाव संतुलन नियंत्रण वाल्व |
खिड़की | मल्टी-लेयर वैक्यूम ग्लास विंडो W400 * H700mm |
कंट्रोल पैनल | तापमान नियंत्रक, नियंत्रण शक्ति स्विच, (ऑपरेशन, परीक्षण समाप्ति, अधिक तापमान) तीन-रंग स्थिति संकेतक, बजर, निकास संकेतक, प्रकाश स्विच, अधिक तापमान रक्षक, तीन-चरण वर्तमान संकेतक, वोल्टेज संकेतक, वोल्टेज परिवर्तन स्विच, आदि। . नियंत्रण कक्ष की स्थापना स्थिति दरवाजे की स्थापना स्थिति के साथ भिन्न होती है;भीड़-भाड़ वाले क्षेत्रों में तीन-रंग सूचक प्रकाश को अलग से स्थापित किया जा सकता है, ताकि प्रयोगशाला अलार्म होने पर संबंधित कर्मी जल्दी से प्रतिक्रिया कर सकें। (नियंत्रण कक्ष की विशिष्ट स्थिति और तीन-रंग सूचक प्रकाश डिजाइन ड्राइंग पर आधारित है) |
बिजली वितरण नियंत्रण कैबिनेट | कूलिंग फैन स्विचबोर्ड मुख्य बिजली हवा स्विच विद्युत नियंत्रण डिजाइन "कम वोल्टेज बिजली वितरण का डिजाइन" GB50054-95, "बिजली आपूर्ति और वितरण का डिजाइन" GB50052, "विद्युत स्थापना इंजीनियरिंग के ग्राउंडिंग उपकरणों का निर्माण और स्वीकृति" GB50169-92 को संदर्भित करता है सभी इलेक्ट्रॉनिक नियंत्रण घटक और सर्किट विद्युत असेंबली को मानकीकृत करने और निरीक्षण और रखरखाव की सुविधा के लिए चिह्नों और तार संख्याओं से लैस हैं: |
तापन प्रणाली | फिनेड रेडिएटर ट्यूब निकल-क्रोमियम मिश्र धातु यू-आकार का उच्च दक्षता हीटर, उच्च परिशुद्धता पीआईडी + एसएसआर नियंत्रण की स्वचालित गणना (गणना चक्र: 1 ~ 4 एस सेट किया जा सकता है), ताकि गर्मी का नुकसान हीटिंग क्षमता के बराबर हो, हीटर नियंत्रण मोड: गैर-संपर्क और अन्य आवधिक पल्स चौड़ाई समायोजन, एसएसआर (ठोस राज्य रिले) |
नियंत्रण प्रणाली | चीनी / अंग्रेजी डिस्प्ले + जर्मन सीमेंस कंट्रोल मॉड्यूल के साथ 7-इंच कलर टच स्क्रीन।नियंत्रक एलसीडी रंग टच स्क्रीन को गोद लेता है, और नियंत्रण प्रणाली मैन-मशीन संवाद को गोद लेती है;इसमें एक स्वचालित, बुद्धिमान और मानवीय डिज़ाइन है।नियंत्रण प्रणाली तापमान को नियंत्रित करने के लिए दो-तरफ़ा इनपुट और दो-तरफ़ा आउटपुट नियंत्रण मोड को अपनाती है, और ऑपरेटिंग समय, हीटर की कार्य स्थिति, प्रशीतन इकाई और पंखे को प्रदर्शित कर सकती है।पूरे तापमान नियंत्रण प्रणाली की उच्च नियंत्रण गुणवत्ता सुनिश्चित करने के लिए हीटिंग सिस्टम, प्रशीतन प्रणाली, परिसंचरण प्रशंसक और अन्य उपप्रणालियों को स्वचालित रूप से जोड़ा जा सकता है;नियंत्रण प्रणाली में आत्म-पहचान और आत्म-निदान कार्य भी होते हैं, और स्वचालित रूप से दोष और अलार्म प्रदर्शित करते हैं। RS-232 संचार इंटरफ़ेस सॉफ़्टवेयर।सिस्टम सॉफ़्टवेयर को विंडोज़ प्लेटफ़ॉर्म पर आधारित डिज़ाइन किया गया है, और इसमें अनुकूलन क्षमता, सुरक्षा, विश्वसनीयता और अन्य सॉफ़्टवेयर और हार्डवेयर के साथ उन्नति की एक विस्तृत श्रृंखला है।डिस्प्ले स्क्रीन सीधे विभिन्न ऑपरेटिंग पैरामीटर, ऑपरेटिंग समय, प्रशीतन इकाई की कामकाजी स्थिति और हीटिंग सिस्टम को प्रदर्शित और सेट कर सकती है। यह स्वचालित रूप से और समय पर तापमान डेटा रिकॉर्ड कर सकता है, इसे होस्ट कंप्यूटर में एक्सेल स्प्रेडशीट के रूप में रिकॉर्ड और संग्रहीत किया जाता है, जो प्रत्येक परीक्षण डेटा को लंबे समय तक रिकॉर्ड और सहेज सकता है और किसी भी समय विश्लेषण, छँटाई और छपाई के लिए बड़ी क्षमता रखता है। .टीईएमपी तापमान प्रोग्राम करने योग्य नियंत्रक के मुख्य प्रदर्शन संकेतक: शुद्धता: तापमान ±0.1%+1 अंक FS संकल्प: तापमान 0.1ºC .तापमान ढलान: 0.1~9.9ºC सेट किया जा सकता है ऊपरी और निचली सीमा स्टैंडबाय और अलार्म फ़ंक्शन के साथ दो तापमान इनपुट सिग्नल विकल्प, पीटी 100Ω या एमवी दो विकल्प तापमान रूपांतरण आउटपुट: 10mv/1ºC पीआईडी नियंत्रण पैरामीटर सेटिंग्स के .3 समूह, पीआईडी स्वचालित गणना स्क्रीन डिस्प्ले फ़ंक्शन: .स्क्रीन डायलॉग का उपयोग करें, किसी कुंजी इनपुट की आवश्यकता नहीं है, स्क्रीन सीधे विकल्पों को छूती है तापमान सेटिंग (एसवी) और वास्तविक (पीवी) मूल्य सीधे प्रदर्शित होते हैं वर्तमान निष्पादन कार्यक्रम संख्या, खंड संख्या, शेष समय और चक्र समय प्रदर्शित कर सकते हैं संचयी समय समारोह चलाएं तापमान कार्यक्रम सेटिंग मूल्य वास्तविक समय प्रदर्शन कार्यक्रम वक्र निष्पादन समारोह के साथ एक ग्राफिक वक्र में प्रदर्शित होता है एक अलग प्रोग्राम संपादन स्क्रीन के साथ, प्रत्येक पृष्ठ तापमान, आर्द्रता, समय के 5 खंडों में प्रवेश कर सकता है .फिक्स्ड-पॉइंट या प्रोग्राम एक्शन स्टेटस डिस्प्ले स्क्रीन को बैकलाइट के लिए समायोजित किया जा सकता है स्क्रीन डिस्प्ले प्रोटेक्शन फ़ंक्शन को टाइमर, टाइमर या मैन्युअल शटडाउन पर सेट किया जा सकता है कार्यक्रम क्षमता और नियंत्रण समारोह: उपयोग किए जा सकने वाले कार्यक्रमों की संख्या: 120 समूहों तक उपलब्ध मेमोरी क्षमता: 1200 सेगमेंट .आदेशों को बार-बार निष्पादित किया जा सकता है: प्रत्येक आदेश 999 बार तक हो सकता है .कार्यक्रम का उत्पादन संपादन, समाशोधन, सम्मिलित करने और अन्य कार्यों के साथ संवाद शैली को अपनाता है समय संकेत आउटपुट नियंत्रण के 2 सेट के साथ (DUT की चालू / बंद कार्रवाई को नियंत्रित कर सकते हैं) कार्यक्रम के निष्पादन के दौरान, इसमें लंघन और धारण करने का कार्य होता है सेगमेंट टाइम सेटिंग 0~99Hr59min। पावर-ऑफ प्रोग्राम मेमोरी के साथ, यह स्वचालित रूप से शुरू हो जाएगा और बिजली बहाल होने के बाद प्रोग्राम को निष्पादित करना जारी रखेगा RS-232C संचार इंटरफ़ेस और USB इंटरफ़ेस के साथ जब कार्यक्रम निष्पादित होता है तो ग्राफ वक्र को वास्तविक समय में प्रदर्शित किया जा सकता है अनुसूचित स्टार्ट-अप और शटडाउन फ़ंक्शन के साथ दिनांक और समय समायोजन समारोह के साथ कुंजी और स्क्रीन लॉक (लॉक) फ़ंक्शन |
अलार्म समारोह | उपकरण अलार्म कार्यों से लैस है जैसे कि ओवर-तापमान संरक्षण, मोटर ओवर-हीट प्रोटेक्शन, ओवर-करंट प्रोटेक्शन, ओवर-अंडर-वोल्टेज अलार्म, इनपुट असामान्य अलार्म, तापमान जांच असामान्यता, आदि। अलार्म मोड बजर साउंड और लाइट है। सचेतक ध्वनि |
सुरक्षा सुरक्षा | रिसाव सर्किट तोड़ने वाले; डोर एंटी-लॉक प्रोटेक्शन डिवाइस "कमरे में" शीघ्र प्रकाश। अधिक तापमान रक्षक जीरो-क्रॉसिंग गेट फ्लुइड पावर कंट्रोलर हीटर एयर बर्निंग प्रिवेंशन प्रोटेक्टर अंडर-फेज रिवर्स फेज प्रोटेक्शन स्विच कंप्रेसर उच्च दबाव सुरक्षा स्विच कंप्रेसर ज़्यादा गरम सुरक्षा स्विच कंप्रेसर ओवरकरंट सुरक्षा स्विच कोई फ़्यूज़ स्विच नहीं सिरेमिक फास्ट फ्यूज |
केबल | एक पांच-कोर (चार-कोर केबल + सुरक्षात्मक ग्राउंडिंग तार) केबल (5 मीटर लंबा);फ़्यूज़ का एक सेट (कमजोर |
स्थापना स्थान की स्थिति | जमीन समतल, हवादार, ज्वलनशील, विस्फोटक, संक्षारक गैस और धूल से मुक्त है।आस-पास कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है। साइट की ग्राउंड लोड-असर क्षमता: 300 किग्रा / एम 2 से कम नहीं उपकरण के आसपास उचित रखरखाव स्थान छोड़ दें |
पर्यावरण की स्थिति | तापमान: 5ºC ~ 35ºC;सापेक्ष आर्द्रता: ≤ 85% आरएच;हवा का दबाव: 86 ~ 106kpa |
इनपुट वोल्टेज | AC380V तीन-चरण चार-तार + सुरक्षात्मक ग्राउंड वायर; स्वीकार्य वोल्टेज में उतार-चढ़ाव की सीमा: AC (1±10%) 380V स्वीकार्य आवृत्ति में उतार-चढ़ाव की सीमा: (1±1%) 60Hz सुरक्षात्मक पृथ्वी तार का ग्राउंडिंग प्रतिरोध 4Ω से कम है;टीएन-एस बिजली की आपूर्ति या टीटी बिजली की आपूर्ति स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता के साथ एक एयर या पावर स्विच कॉन्फ़िगर करें, और यह स्विच स्वतंत्र है और इस उपकरण के उपयोग के लिए समर्पित है।हमारी कंपनी उपकरण के बाहर जल स्रोत और बिजली आपूर्ति के कनेक्शन के लिए जिम्मेदार है |
शक्ति | कुल बिजली लगभग 140.0KW है (स्थिरीकरण के बाद वास्तविक परिचालन उत्पादन शक्ति कुल बिजली का लगभग 60% या उससे कम है, ट्रॉली की बिजली खपत सहित नहीं) |
कक्ष कनेक्ट केबल | 4×75.0mm2+ 1×50.0mm2 |
प्रशिक्षण | संचालन और रखरखाव कर्मियों का नि: शुल्क प्रशिक्षण (स्थान: कंपनी की साइट पर) |
गारंटी | 2 साल |
ग्राहक सहायता सेवाएँ:
Ø स्थापना
Ø प्रशिक्षण (ग्राहक कर्मचारियों को प्रशिक्षण देना)
Ø अंशांकन
Ø निवारक रखरखाव
Ø प्रतिस्थापन भागों
Ø फोन या इंटरनेट के माध्यम से सहायता
व्यक्ति से संपर्क करें: Ms. Kris Zhang
दूरभाष: 0086-0769-85914911
