उत्पाद विवरण:
|
| कंप्रेसर: | फ्रेंच टेकुमसेह ब्रांड, जर्मनी ब्रांड | आर्द्रता सीमा: | 20% -98% आरएच |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | शक्ति: | AC380V |
| कीवर्ड: | पर्यावरण परीक्षण कक्ष | तापमान की रेंज: | -70 ℃ ~ 200 ℃ |
| आर्द्रता की सटीकता को नियंत्रित करें: | ± 3.5% आरएच | परीक्षण समय: | 1 ~ 9999 मिनट (मनमाना सेटिंग) |
| प्रमुखता देना: | तापमान आर्द्रता परीक्षण कक्ष,तापमान आर्द्रता कक्ष |
||

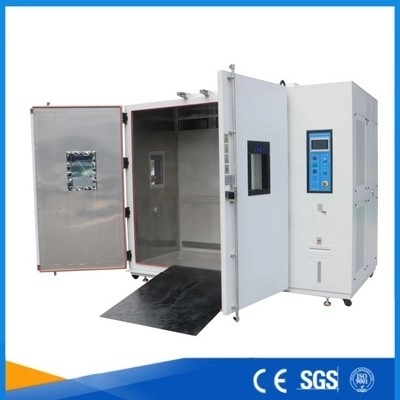

पर्यावरणीय परीक्षण कक्ष 6m3 AC380V में उच्च निम्न तापमान आर्द्रता
विशेषताएँ:
1. परीक्षण प्रणाली में उन्नत और उचित संरचनात्मक डिजाइन, मानकीकृत निर्माण प्रक्रिया, सुंदर उपस्थिति और उदार उपस्थिति है।
2. परीक्षण कक्ष के मुख्य कार्यात्मक घटक विश्व प्रसिद्ध ब्रांडेड हैं।परीक्षण कक्ष में शोर और ऊर्जा की बचत का सर्वोत्तम नियंत्रण है।
3. घटकों और असेंबली का मिलान अच्छा है।मुख्य कार्यात्मक घटक अंतरराष्ट्रीय स्तर पर ब्रांडेड कंपनियों से आयात किए जाते हैं, जो परीक्षण कक्ष की सुरक्षा और विश्वसनीयता में सुधार करते हैं, और दीर्घकालिक, उच्च आवृत्ति उपयोग उद्देश्यों को सुनिश्चित कर सकते हैं।
4. उपकरण में अच्छा संचालन, रखरखाव, अच्छा तापमान स्थिरता और स्थायित्व, अच्छा सुरक्षा प्रदर्शन है।यह पर्यावरण को प्रदूषित नहीं करता है और मानव स्वास्थ्य को खतरे में डालता है।
अनुपालन मानक और खंड:
IEC60068-2-1:2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: कोल्ड, आईडीटी"
IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट- टेस्ट बी-ड्राई हीट, आईडीटी"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: टेस्ट-टेस्ट डीबी: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर अवस्था, IDT"
उपकरण अवलोकन:
यह परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।यह व्यापक रूप से भंडारण, परिवहन और उपयोग के दौरान उच्च और निम्न तापमान और आर्द्र वातावरण के तहत विद्युत, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्री के उच्च और निम्न तापमान अनुकूलन क्षमता का निर्धारण किया जा सके। तापमान और आर्द्र वातावरण, विशेष रूप से उत्पाद विद्युतीकरण के प्रदर्शन और यांत्रिक गुणों में परिवर्तन के लिए।
तकनीकी मापदंड:
| 1. नमूना सीमा | यह परीक्षण कक्ष प्रतिबंधित करता है: ज्वलनशील, विस्फोटक और वाष्पशील पदार्थ के नमूनों का परीक्षण या भंडारण संक्षारक पदार्थों के नमूनों का परीक्षण या भंडारण जैविक नमूनों का परीक्षण या भंडारण मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण या भंडारण रेडियोधर्मी सामग्री के नमूनों का परीक्षण या भंडारण अत्यधिक विषैले पदार्थ के नमूनों का परीक्षण या भंडारण परीक्षण या भंडारण के दौरान ज्वलनशील, विस्फोटक, अस्थिर, अत्यधिक विषैले, संक्षारक और रेडियोधर्मी सामग्री का उत्पादन करने वाले नमूनों का परीक्षण या भंडारण |
| 2. मात्रा, आकार और वजन | |
| 2.1 नाममात्र सामग्री मात्रा | 6 घन मीटर |
| 2.2 आंतरिक कक्ष का आकार | डी (2000) मिमी × डब्ल्यू (1500) मिमी × एच (2000) मिमी |
| 2.3 बाहरी आयाम | लगभग।डी (3750) मिमी × डब्ल्यू (2120) मिमी × एच (2450) मिमी |
| 2.4 वजन | लगभग।1500 किलो |
| 3. प्रदर्शन | |
| 3.1 तापमान सीमा | तापमान सीमा: -50 ℃ ~ + 120 ℃ |
| 3.2 आर्द्रता सीमा |
(20 ~ 98)% आरएच (तापमान और आर्द्रता नियंत्रणीय रेंज चार्ट को देखें, कोई सक्रिय गीला और गर्मी भार नहीं)
तापमान और आर्द्रता नियंत्रित रेंज चार्ट |
| 3.3 तापमान में उतार-चढ़ाव | ≤±0.5 ℃ (तापमान में उतार-चढ़ाव मापा अधिकतम तापमान और केंद्र बिंदु पर न्यूनतम तापमान के बीच अंतर का आधा है) |
| 3.4 तापमान एकरूपता | ± 2.0 ℃ (तापमान एकरूपता प्रत्येक परीक्षण में मापे गए उच्चतम और निम्नतम तापमान के बीच अंतर का अंकगणितीय माध्य है) |
| 3.5 तापमान त्रुटि | ± 2.0 ℃ |
| 3.6 ताप समय | + 20 ℃ ~ + 120 ℃ ≤45min (गैर-रैखिक नो-लोड) |
| 3.7 ठंडा करने का समय | + 30 ℃ ~ -50 ℃ ≤75min (गैर-रैखिक नो-लोड) |
| 3.8 सापेक्ष आर्द्रता त्रुटि (नम गर्मी केवल) |
± 3% आरएच |
|
3.9 काम करने का शोर
|
ध्वनि स्तर≤75dB (25 डिग्री सेल्सियस के परिवेश तापमान और कम प्रतिध्वनि के साथ एक ध्वनिरोधी कमरे में मापा जाता है; एक भार का उपयोग करके, 8 बिंदुओं के औसत मूल्य का परीक्षण किया जाता है; प्रत्येक परीक्षण बिंदु शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर दूर होता है) |
| 4. संरचनात्मक विशेषताएं | |
|
4.1 सामग्री
|
1. बाहरी दीवार सामग्री: कोल्ड रोल्ड स्टील प्लेट, पिकलिंग और फॉस्फेटिंग उन्नत पाउडर बेकिंग पेंट 2. आंतरिक दीवार सामग्री: SUS304 # स्टेनलेस स्टील प्लेट 3. चैंबर इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम + ग्लास फाइबर |
| 4.2 वायु वाहिनी के पुर्जे | केन्द्रापसारक प्रशंसक;एयर आउटलेट हवा की मात्रा, ऊंचाई और वापसी हवा की मात्रा को समायोजित कर सकता है |
| 4.3 द्वार | डबल ओपन हिंग्ड डोर, रिएक्शन-फ्री ग्रिप हैंडल को अपनाता है, ऑब्जर्वेशन विंडो, लाइटिंग लैंप, विंडो / डोर फ्रेम एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस, डोर ओपनिंग साइज: (लगभग) 1.5 * 2M से लैस है। |
| 4.4 अवलोकन खिड़की | दरवाजे पर दो प्रवाहकीय फिल्म विस्फोट प्रूफ टेम्पर्ड ग्लास ऑब्जर्वेशन विंडो हैं (एंटी-कंडेनसेशन फंक्शन के साथ) 500W × 600H (मिमी) |
| 4.5 पंखा | लंबी धुरी केन्द्रापसारक प्रशंसक |
| 4.6 नमूना रैक | दो बिल्ट-इन स्टेनलेस स्टील एडजस्टेबल मूवेबल ट्रे रैक |
|
4.7 प्ररित करनेवाला
|
ताइवान से आयातित स्टेनलेस स्टील प्ररित करनेवाला का प्रयोग करें |
| 4.8 हीटर | निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटर |
|
4.9 प्रशीतन कंप्रेसर
|
जर्मनी बिट्ज़र कंप्रेसर |
|
4.10 इवेपोरेटर
|
फिन प्रकार बाष्पीकरण करनेवाला |
|
4.11 रेफ्रिजरेटिंग विधि
|
यांत्रिक कंप्रेसर झरना |
|
4.12 शीतलन विधि
|
हवा ठंडी करना |
|
4.13 तापमान नियंत्रण उपकरण
|
TH1200-A, 7-इंच स्मार्ट LCD टच प्रोग्रामेबल कंट्रोलर |
| 4.14 लीड होल | Φ100mm, 1pc, एक विशेष फोम रबर प्लग से सुसज्जित (चैम्बर के बाईं ओर स्थित) |
|
5. ताप, आर्द्रीकरण और प्रशीतन प्रणाली और उनके कार्य सिद्धांत
|
|
| 5.1 ताप प्रणाली | स्टेनलेस स्टील स्लीव टाइप एंटी-ड्राई हीटिंग ट्यूब बिल्ट-इन निकल-क्रोमियम अलॉय हीटिंग वायर |
| U- आकार का फिन टाइप स्टेनलेस स्टील हाई-स्पीड हीटिंग इलेक्ट्रिक हीटर हीटिंग के लिए उपयोग किया जाता है | |
| पूरी तरह से स्वतंत्र प्रणाली, नियंत्रण सर्किट को प्रभावित नहीं करती है | |
| 5.2 आर्द्रीकरण प्रणाली |
आर्द्रीकरण विधि: 1. बाहरी वियोज्य बॉयलर आर्द्रीकरण विधि या अंतर्निर्मित पानी की टंकी आर्द्रीकरण2. स्टेनलेस स्टील आर्मर्ड ह्यूमिडिफायर 3. ह्यूमिडिफ़ायर नियंत्रण मोड: गैर-संपर्क और अन्य आवधिक पल्स चौड़ाई समायोजन, SSR (सॉलिड स्टेट रिले) 4. जल स्तर नियंत्रण उपकरण, ह्यूमिडिफायर एंटी-ड्राई बर्निंग डिवाइस, तलछट संग्रह उपकरण, तरल स्तर अवलोकन खिड़की 5. ह्यूमिडिफायर पावर: 12KW |
| आर्द्रीकरण प्रणाली |
ह्यूमिडिफायर: 1. पूरी तरह से स्वचालित जल आपूर्ति उपकरण या बटन प्रकार इलेक्ट्रिक स्वचालित जल पुनःपूर्ति 2. खराबी को रोकने के लिए उच्च और निम्न तापमान डबल जल स्तर इलेक्ट्रॉनिक स्तर स्विच 3. तापमान संरक्षण पर पानी की कमी और हवा का जलना + अति-निम्न जल स्तर संरक्षण + उपकरणों के सुरक्षित संचालन को सुनिश्चित करने के लिए पानी की आपूर्ति ओवरटाइम सुरक्षा |
| 5.3 प्रशीतन प्रणाली | शीतलन विधि: वायु-शीतलन |
| प्रशीतन कंप्रेसर: पर्यावरण के अनुकूल सर्द के साथ जर्मनी बिट्ज़र कंप्रेसर | |
| रेफ्रिजरेंट कॉपर ट्यूब: इनर स्पाइरल के-टाइप रेफ्रिजरेंट कॉपर ट्यूब | |
| कंडेनसर: लहर के आकार का फिन प्रकार एयर कूल्ड कंडेनसर | |
| बाष्पीकरण करनेवाला: ढलान प्रकार फिन-ट्यूब बाष्पीकरणकर्ता | |
| बर्फ़ीली तत्व: मूल आयातित सोलनॉइड वाल्व, सुखाने वाला फ़िल्टर, आदि। | |
| 5.4 सुविधाएँ | पूरे सिस्टम की पाइपलाइन 22 किग्रा लीक डिटेक्शन टेस्ट के अधीन हैं |
| हीटिंग और कूलिंग सिस्टम पूरी तरह से स्वतंत्र है | |
| प्रणाली उच्च तापमान और उच्च दबाव वायु प्रवाह को वापस रोक सकती है | |
| सभी प्रशीतन प्रणाली क्रिया कार्यक्रम पूरी तरह से माइक्रो कंप्यूटर नियंत्रक द्वारा नियंत्रित होते हैं | |
|
6. विनियमन प्रणाली
|
|
| 6.1 विनियमन विधि |

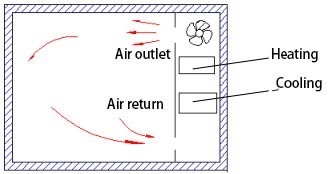

मजबूर परिसंचरण वेंटिलेशन, संतुलन तापमान विनियमन विधि।नियंत्रण प्रणाली सिस्टम द्वारा निर्धारित तापमान बिंदु के अनुसार पीआईडी स्वचालित गणना आउटपुट के माध्यम से हीटर के आउटपुट को नियंत्रित करती है, और अंत में एक गतिशील संतुलन तक पहुंचती है।
|
| 6.2 परिसंचरण उपकरण | बिल्ट-इन एयर-कंडीशनिंग रूम, सर्कुलेटिंग एयर डक्ट और लॉन्ग एक्सियल फ्लो फैन हवा के प्रवाह में सुधार करके हवा के प्रवाह और ताप क्षमता में सुधार कर सकते हैं और परीक्षण कक्ष के तापमान की एकरूपता में काफी सुधार कर सकते हैं। |
|
7. कार्यक्रम नियंत्रण प्रणाली
|
|
|
7.1 नियंत्रक
|
TH1200-A, 7 इंच PLC LCD टच प्रोग्रामेबल कंट्रोलर |
|
7.2 सटीकता प्रदर्शित करें
|
0.01 ℃ / 0.1% आरएच |
|
7.3 टच-टाइप उच्च-रिज़ॉल्यूशन स्क्रीन
|
निश्चित शर्तों, कार्यक्रम की शर्तों की मनमानी सेटिंग, और क्यूरिंग टेस्ट नाम, सीरियल नंबर आदि की सेटिंग। |
|
7.4 समय सीमा निर्धारित की जा सकती है
|
0—999H59min |
| 7.5 प्रोग्राम करने योग्य मोड | वहीं, अलग-अलग शर्तों वाले प्रोग्राम के 120 ग्रुप सेट किए जा सकते हैं।कार्यक्रमों के किसी भी समूह में, इसे 1200 वर्गों में विभाजित किया जा सकता है, और चक्रों को निष्पादित करने के लिए, या किसी अनुभाग या समूह के चक्र कार्य को करने के लिए वर्गों की संख्या का हिस्सा मनमाने ढंग से इंटरसेप्ट किया जा सकता है। |
| 7.6 सुरक्षा | इसमें एक पावर-ऑफ मेमोरी डिवाइस है, जो बिजली बहाल होने पर शेष कार्यक्रमों को निष्पादित करना जारी रख सकता है, और स्टार्टअप और मशीन चलने के समय को निष्पादित करने के लिए मशीन अपॉइंटमेंट के रूप में उपयोग किया जा सकता है। |
| 7.7 नियंत्रण | तापमान वृद्धि और गिरावट ढलान नियंत्रण, वक्र नियंत्रण के लिए इस्तेमाल किया जा सकता है, और तापमान और आर्द्रता संदर्भ बिंदुओं को स्वयं-सुधारने का कार्य करता है।इसमें पीआईडी स्वचालित गणना का कार्य है, जो मैन्युअल सेटिंग के कारण होने वाली सुविधा को कम कर सकता है। |
| 7.8 संचार समारोह | U डिस्क इंटरफ़ेस, RS-232 इंटरफ़ेस, गलत संचालन हार्डवेयर लॉक (LOCK), कंप्यूटर संचार सॉफ़्टवेयर प्रदान किया गया है |
|
7.9 सेटिंग
|
सेटिंग्स और सभी शर्तें माइक्रो कंप्यूटर द्वारा स्वचालित रूप से लॉक हो जाती हैं |
|
7.10 अलार्म
|
यदि सेटिंग या संचालन के दौरान कोई त्रुटि होती है, तो एक चेतावनी संकेत प्रदान किया जाएगा |
| 7.11 आउटपुट | नियंत्रक के पास एक रिकॉर्डिंग सिग्नल पोर्ट आउटपुट होता है, जिसे तापमान और आर्द्रता रिकॉर्डर से जोड़ा जा सकता है और रिकॉर्डिंग वक्र आउटपुट कर सकता है |
|
7.12 इंटरफ़ेस
|
मानक RS-232 संचार इंटरफ़ेस से लैस, लंबी संचरण दूरी, नियंत्रण और रिकॉर्डिंग के लिए पीसी से जोड़ा जा सकता है। |
|
8. सुरक्षा सुरक्षा उपकरण
|
|
| 8.1 प्रशीतन प्रणाली | 1. कंप्रेसर अति ताप संरक्षण 2. कंप्रेसर ओवरकुरेंट संरक्षण 3. कंप्रेसर उच्च और निम्न दबाव संरक्षण 4. कंप्रेसर तेल दबाव संरक्षण (बड़े अर्ध-हर्मेटिक कंप्रेशर्स के लिए वैकल्पिक) 5. तरल आपूर्ति तापमान के लिए अधिक तापमान संरक्षण 6. अल्ट्रा-हाई प्रेशर रिलीफ प्रोटेक्शन 7. एयर-कूल्ड: कंडेनसिंग फैन ओवरहीट प्रोटेक्शन |
| 8.2 परीक्षण कक्ष |
1. तापमान संरक्षण पर समायोज्य
|
| 8.3 अन्य सुरक्षा | 1. कुल बिजली चरण अनुक्रम और चरण हानि संरक्षण (तीन चरण बिजली आपूर्ति के लिए) 2. अधिभार और शॉर्ट सर्किट संरक्षण 3. कैबिनेट के कई उद्घाटन के कारण प्रशीतन प्रणाली विफलता अलार्म सुरक्षा |
|
9. उपयोग की शर्तें
|
उपयोगकर्ता द्वारा निम्नलिखित शर्तों की गारंटी दी जाती है |

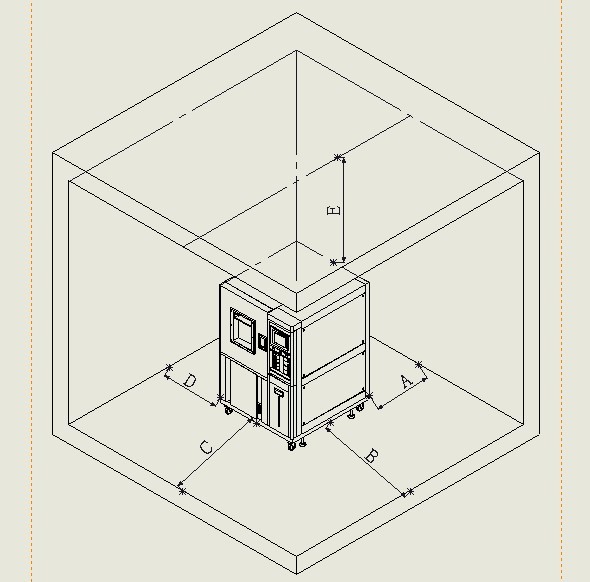

| 9.1 स्थापना स्थल |
1. जमीन समतल और हवादार हो
|
| 9.2 पर्यावरण की स्थिति | 1. तापमान: 5 ℃ ~ 35 ℃ 2. सापेक्षिक आर्द्रता: ≤85% 3. वायुदाब: 86kPa ~ 106kPa |
| 9.3 बिजली आपूर्ति की स्थिति | AC380V बिजली की आवश्यकताएं: 1. एक पांच-कोर (तीन-चरण चार-तार + सुरक्षात्मक ग्राउंड वायर) केबल (लगभग 4 मीटर लंबा) 2. वोल्टेज रेंज: एसी 380 वी 3. स्वीकार्य आवृत्ति उतार-चढ़ाव रेंज: (50 ± 0.5) हर्ट्ज 4. सुरक्षात्मक पृथ्वी जमीन प्रतिरोध 4Ω से कम है 5. उपयोगकर्ता को स्थापना स्थल पर संबंधित क्षमता के वायु या बिजली स्विच के साथ उपकरण को कॉन्फ़िगर करने की आवश्यकता होती है, और यह स्विच डिवाइस द्वारा स्वतंत्र रूप से उपयोग किया जाना चाहिए |
|
9.4 अधिकतम करंट
|
Imax≤100A Pmax≤26.5KW |
| 9.5 अन्य | परीक्षण के दौरान परीक्षण कक्ष का दरवाजा खोलने से कक्ष में तापमान और आर्द्रता में उतार-चढ़ाव होगा;यदि दरवाजा कई बार खोला जाता है या लंबे समय तक खुला छोड़ दिया जाता है या परीक्षण नमूना परीक्षण के दौरान नमी का उत्सर्जन करता है, तो रेफ्रिजरेशन सिस्टम हीट एक्सचेंजर जम सकता है और काम नहीं करता है। |
यदि पर्यावरण परीक्षण कक्ष में 6m³ उच्च निम्न तापमान आर्द्रता वॉक के बारे में आपका कोई प्रश्न है, तो कृपया हमें बताएं, धन्यवाद।
