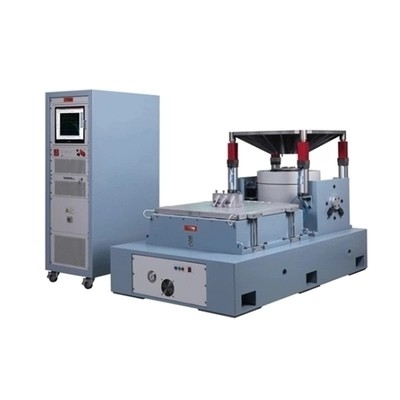

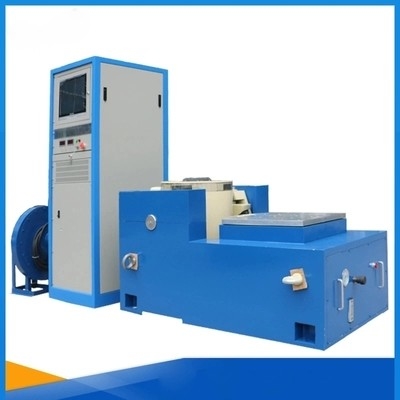

शॉक एंड वाइब्रेशन टेस्टिंग इक्विपमेंट, एंटीकोर्सिव शेकर टेस्टिंग डिवाइस

शॉक एंड वाइब्रेशन टेस्टिंग इक्विपमेंट, एंटीकोर्सिव शेकर टेस्टिंग डिवाइस

तापमान और आर्द्रता कंपन तीन-संयुक्त परीक्षण कक्ष मुख्य रूप से वैज्ञानिक अनुसंधान और उत्पादन इकाइयों जैसे एयरोस्पेस, विमानन, पेट्रोलियम, रासायनिक उद्योग, इलेक्ट्रॉनिक्स, संचार, आदि के लिए तापमान और आर्द्रता परिवर्तन वातावरण प्रदान करता है। उसी समय, विद्युत कंपन तनाव हो सकता है एक निर्धारित अवधि में परीक्षण कक्ष में परीक्षण उत्पाद पर लागू किया जाना चाहिए, उपयोगकर्ताओं के लिए पूरे मशीन (या भागों), बिजली के उपकरणों, उपकरणों, सामग्री, आदि पर तापमान, आर्द्रता और कंपन का एक व्यापक तनाव स्क्रीनिंग परीक्षण करने के लिए। परीक्षण नमूने की उपयुक्तता का आकलन करने या परीक्षण नमूने के व्यवहार का मूल्यांकन करने के लिए।एकल कारक के प्रभाव की तुलना में, यह वास्तव में परिवहन और वास्तविक उपयोग के वातावरण में तापमान, आर्द्रता और कंपन के परिवर्तन के लिए विद्युत और इलेक्ट्रॉनिक उत्पादों की अनुकूलन क्षमता को प्रतिबिंबित कर सकता है और उत्पादों के दोषों को उजागर कर सकता है।

कंपन तालिका विन्यास:

1. एयर-कूलिंग श्रृंखला विद्युत कंपन प्रणाली
2. जल-शीतलन श्रृंखला विद्युत शीतलन प्रणाली
3. डिजिटल यादृच्छिक कंपन नियंत्रक
4. डिजिटल साइन कंपन नियंत्रक

वस्तु	विनिर्देश
इलेक्ट्रो-गतिशील कंपन जनरेटर प्रणाली
साइनसोइडल के तहत रेटेड बल (शिखर)।	32केएन
प्रभाव जोर	64केएन
आवृति सीमा	200 हर्ट्ज
निरंतर विस्थापन	59 मिमी पीपी
प्रभाव विस्थापन	59 मिमी पीपी
अधिकतम रेटेड गति (सिन पीक)	2मी/से
अधिकतम त्वरण (पाप)	0.53 मी/से²
चलती कुंडल का व्यास	445 मिमी
स्वीकार्य निष्पक्ष भार टोक़	300 एन • एम
गतिमान भागों का समतुल्य द्रव्यमान	301 जी
अक्षीय कंपन अलगाव आवृत्ति	2.5 हर्ट्ज
नमूने के लिए अधिकतम भार	500 किग्रा
चुंबकीय प्रवाह रिसाव	<10 गॉस
कार्यक्षेत्र कंपन परीक्षक आकार	4505 × 2500 × 840 मिमी (एल * डब्ल्यू * एच, पैकेज के बिना)
कार्यक्षेत्र कंपन परीक्षक वजन	लगभग 5800 किग्रा (पैकेज के बिना)
शक्ति एम्पलीफायर
अधिकतम उत्पादन शक्ति	32 केवीए
एस/एन (सिग्नल-टू-शोर अनुपात) एस-/एन	≥65 डीबी
रेटेड आउटपुट वोल्टेज	100 वी
रूपांतरण दक्षता	≥90%
सिस्टम संरक्षण	आउटपुट ओवर-वोल्टेज, आउटपुट ओवर फ्लो, एम्पलीफायर ओवर टेम्परेचर, वाइब्रेशन टेबल ओवर डिसप्लेसमेंट, हॉरिजॉन्टल स्लाइड ओवर विस्थापन, शीतलन प्रणाली विफलता, आउटपुट पावर अंडर-वोल्टेज, एम्पलीफायर इकाई विफलता, उत्तेजना शक्ति विफलता, तीन चरण बिजली आपूर्ति की विफलता, आदि।
पावर एम्पलीफायर आकार	1720*1200*850 मिमी (एल*डब्ल्यू*एच, ​​पैकेज के बिना)
वर्टिकल स्प्रेडिंग टेबल
तालिका का आकार	1100 * 1100 मिमी
सामग्री	एल्यूमीनियम मिश्र धातु
ऊपरी ऑपरेटिंग आवृत्ति	500 हर्ट्ज (साइन)
पंखा
पंखे की शक्ति	15 किलोवाट
उड़ाने की दर	22 एम3/मिनट
कंपन नियंत्रक
होस्ट हार्डवेयर	2 एनालॉग वोल्टेज/आईईपीई/इलेक्ट्रिक चार्ज/टीईडीएस (वैकल्पिक हो सकता है) इनपुट चैनल, बिल्ट-इन 24-बिट एडीसी और आईईपीई निरंतर चालू स्रोत और चार्ज एम्पलीफायर प्रति चैनल, 32-बिट फ्लोटिंग-पॉइंट डीएसपी प्रोसेसर, 1 एनालॉग वोल्टेज आउटपुट चैनल, 24 डीएसी रिज़ॉल्यूशन;ऊबड़ - खाबड़ इमरजेंसी स्टॉप बटन और अर्थिंग टर्मिनल के साथ चेसिस डिजाइन;
नियंत्रण सॉफ्टवेयर	*रैंडम कंट्रोल: टेस्ट बैंडविड्थ 1-5000hz, सपोर्ट मल्टी-चैनल कंट्रोल स्ट्रैटेजी, रैंडम चैनल लिमिट (नॉचिंग) कंट्रोल आदि।
	* साइन नियंत्रण: टेस्ट बैंडविड्थ 1-5000 हर्ट्ज, जिसमें निरंतर आवृत्ति, स्टेपिंग, स्वीप साइन शामिल हैं, मल्टी-चैनल नियंत्रण का समर्थन करते हैं रणनीति, साइनसोइडल चैनल सीमा (निशाना) नियंत्रण, हार्मोनिक विरूपण माप।
	* विशिष्ट प्रभाव: अंतरराष्ट्रीय मानकों के अनुसार विद्युत चुम्बकीय आवश्यकताओं का समर्थन करें।
	* अनुनाद खोज और निवास करें
त्वरण सेंसर
होस्ट हार्डवेयर	संवेदनशीलता 30pc/g, फ़्रीक्वेंसी रिस्पांस 0.5-7000hz, माइलेज 500g, वज़न 10g, साइड-एंड आउटलेट, 6-मीटर लंबा डेडिकेटेड लो नॉइज़ केबल; तापमान रेंज -40°~160°
कंप्यूटर
नमूना	लेनोवो एम4500
कॉन्फ़िगर	I3-4170-3.7GHz/DDR3-4GB/500GB/17 इंच

ग्राहक सहायता सेवाएँ:

Ø स्थापना

Ø प्रशिक्षण (ग्राहक कर्मचारियों को प्रशिक्षण देना)

Ø अंशांकन

Ø निवारक रखरखाव

Ø प्रतिस्थापन भागों

Ø फोन या इंटरनेट के माध्यम से सहायता

Ø ऑन-साइट निदान और मरम्मत/ऑनलाइन निदान और मरम्मत
