उत्पाद विवरण:
|
| गारंटी: | 1 वर्ष | उत्पत्ति के प्लेस: | डोंगगुआन, चीन |
|---|---|---|---|
| स्ट्रोक (एक्स * वाई * जेड, मिमी): | 300*200*150 | आयाम (एल) एक्स (डब्ल्यू) एक्स (एच): | 670 x 660 x 950 |
| कुल आवर्धन: | 140-1400X | वजन (किग्रा): | 230 |
| उद्देश्य: | 5X, 10X, 20X, 50X | शुद्धता: | Ex, y ≤ (2.5+L/200)μm |
| हाई लाइट: | वीडियो मापन प्रणाली,दृश्य माप प्रणाली |
||

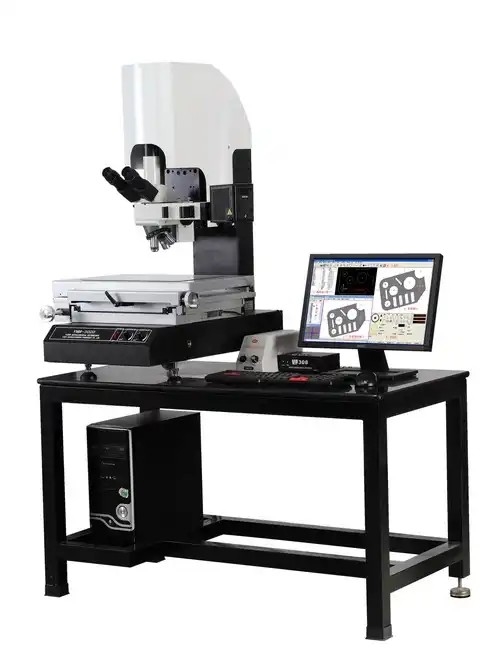

CE प्रमाणित डिजिटल वीडियो मापने की मशीन, 2800 तक का आवर्धन
प्रोडक्ट प्रेसेंटेशन:
GSA-23J श्रृंखला डिजिटल वीडियो मापने की मशीन, हमारी कंपनी का नया अनुसंधान और उच्च दर, माइक्रोन स्तर के औद्योगिक माप उपकरण का विकास है।शक्तिशाली माइक्रोस्कोपिक डिटेक्शन तकनीक के साथ संयुक्त, इसका व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया गया है: 1।वर्कपीस की सतह खत्म, धातुकर्म अयस्क नमूना पहचान, फोटोग्राफिक प्रिंटिंग टेस्ट, कपड़ा फाइबर निरीक्षण आदि के परीक्षण के लिए तुलनात्मक विधि का उपयोग करते हुए अवलोकन माइक्रोस्कोप के रूप में उपयोग किया जाता है। 2. कार्टेशियन निर्देशांक में लंबाई को मापें।जैसे छेद व्यास के माध्यम से पिच, आधार सतह दूरी, रेखा दूरी, रेखा चौड़ाई, स्लॉट चौड़ाई, सीम चौड़ाई को मापना।3, कोण माप, जैसे डायल, टेम्प्लेट, गेज, ड्रिल डाई और कोण माप के अन्य संरचनात्मक जटिल भाग।4.GSA-23J सीरीज डिजिटल वीडियो मापने की मशीन एक उच्च दर, माइक्रोन स्तर का औद्योगिक माप उपकरण है जिसे हमारी कंपनी द्वारा विकसित किया गया है।शक्तिशाली माइक्रोस्कोपिक डिटेक्शन तकनीक के साथ संयुक्त, इसका व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया गया है: 1।वर्कपीस की सतह खत्म, धातुकर्म अयस्क नमूना पहचान, फोटोग्राफिक प्रिंटिंग टेस्ट, कपड़ा फाइबर निरीक्षण आदि के परीक्षण के लिए तुलनात्मक विधि का उपयोग करते हुए अवलोकन माइक्रोस्कोप के रूप में उपयोग किया जाता है। 2. कार्टेशियन निर्देशांक में लंबाई को मापें।जैसे छेद व्यास के माध्यम से पिच, आधार सतह दूरी, रेखा दूरी, रेखा चौड़ाई, स्लॉट चौड़ाई, सीम चौड़ाई को मापना।3, कोण माप, जैसे डायल, टेम्प्लेट, गेज, ड्रिल डाई और कोण माप के अन्य संरचनात्मक जटिल भाग।4. पीसी और शक्तिशाली माप सॉफ्टवेयर के साथ, न केवल सूक्ष्मदर्शी हैं, बल्कि दृश्य माप प्रणाली भी हैं, पेशेवर माप डेटा प्रबंधन का एहसास कर सकते हैं।पीसी और शक्तिशाली माप सॉफ्टवेयर के साथ, न केवल एक माइक्रोस्कोप, बल्कि एक दृश्य माप प्रणाली भी, पेशेवर माप डेटा प्रबंधन प्राप्त कर सकती है।
| नमूना | जीएसए-23जे | जीएसए-24जे | जीएसए-25जे | ||
| स्ट्रोक (एक्स * वाई * जेड, मिमी) | 300*200*150 | 400*300*150 | 500*400*150 | ||
| भार क्षमता | लगभग।15 किग्रा | लगभग।20 किग्रा | लगभग।30 किग्रा | ||
| आयाम (एल * डब्ल्यू * एच, मिमी) | 670 x 660 x 950 | 720*950*1020 | 800*1040*1020 | ||
| मशीन वजन (किग्रा) | 230 | 315 | 500 | ||
| सटीकता E1* | Ex, y ≤ (2.5+L/200)μm | ||||
| सटीकता E2* | Exy ≤ (3.5+L/300)μm | ||||
| संकल्प | 0.5 माइक्रोन | ||||
|
माइक्रोस्कोप कैमरा |
1.3 एमपी कलर सीसीडी कैमरा | ||||
| ऑप्टिकल सिस्टम | इन्फिनिटी-करेक्टेड ऑप्टिकल सिस्टम | ||||
| ऐपिस | WF/ 10X(Ø22mm) | ||||
| उद्देश्य | मानक | वैकल्पिक | |||
| पीएल 5एक्स, 10एक्स, 20एक्स, 50एक्स | पीएल एल 100 एक्स | ||||
| नोजपीस | ब्राइट फील्ड के लिए इंटिल्टेड क्विंटुपल नोजपीस | ||||
|
फोकस सिस्टम |
समाक्षीय मोटे और ठीक समायोजन, मोटे समायोजन दूरी 32 मिमी, ठीक समायोजन की शुद्धता: 0.002 मिमी, ग्लाइडिंग को रोकने के लिए तनाव समायोजन डिवाइस के साथ। | ||||
|
रोशनी प्रणाली |
6V 30W/12V 50W हलोजन और चमक समायोज्य। | ||||
| एकीकृत क्षेत्र डायाफ्राम, एपर्चर डायाफ्राम और पुलर्टी पोलराइज़र | |||||
| पाले सेओढ़ लिया गिलास, पीले / हरे / नीले फिल्टर से लैस | |||||
| वीडियो आवर्धन | 140~1400x(ऑब्जेक्टिव* 1/2'' सीसीडी कैमरा) | ||||
| वर्क-पीस ऊंचाई सीमा | 150 मिमी | ||||
| बिजली की आपूर्ति | AC110V/60Hz, 220V/50Hz | ||||
एफक्यूए:
प्रश्न: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
एक: हम एक कारखाने हैं और आपको 24 घंटे में सबसे तेज जवाब दे रहे हैं।
व्यक्ति से संपर्क करें: Ms Kris
दूरभाष: +8613049739311
