उत्पाद विवरण:
|
| उत्पत्ति का स्थान: | डोंगगुआन चीन | शुद्धता: | 0.01 जे |
|---|---|---|---|
| गाइड नाली व्यास: | 51 मिमी | Trigger Distance: | >30mm |
| ब्रांड नाम: | GSKA | अधिकतम माप सीमा: | 0-2 जे |
| पेंडुलम की ऊर्जा हानि: | <0.002 जे | परिचालन लागत वातावरण: | 25 ± 5 ℃ |
| हाई लाइट: | इम्पैक्ट टेस्ट बेंच,वाइब्रेशन टेस्ट बेंच |
||

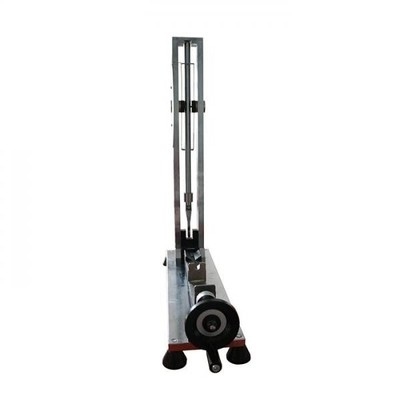

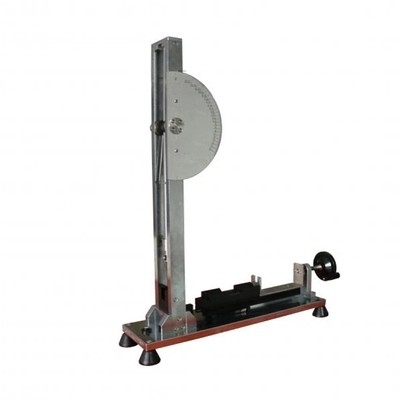

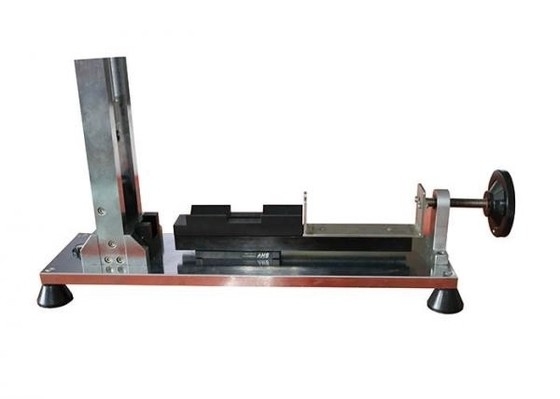

प्रयोगशाला स्प्रिंग हैमर इम्पैक्ट टेस्टिंग मशीन कैलिब्रेशन डिवाइस ओईएम
उत्पाद की जानकारी:
वसंत हथौड़ा के लिए अंशांकन उपकरण IEC60068-2-75 और GB2423.55 की मानक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है, इसका उपयोग 0 और 2 जे के बीच वसंत हथौड़ा परीक्षकों के अंशांकन के लिए किया जाता है।
चूंकि कैलिब्रेटेड स्प्रिंग हैमर की पेशकश की गई ऊर्जा को सीधे मापना मुश्किल है, इस उपकरण का अंशांकन सिद्धांत उस ऊर्जा की तुलना करके है जिसकी गणना पेंडुलम के द्रव्यमान और ड्रॉप ऊंचाई द्वारा की जाती है।
इस डिवाइस की उच्चतम रिज़ॉल्यूशन क्षमता 0.01J है।रिलीज तंत्र को डिजाइन में सुधार किया गया है, यह परीक्षण पर कंपन को कम कर सकता है जब वसंत हथौड़ा पट्टा, पेंडुलम रॉड और एयरोस्पेस असर आयातित अच्छी गुणवत्ता वाले स्टील से बने होते हैं, ताकि डिवाइस की शुद्धता और स्थिरता में सुधार हो सके .
तकनीकी मापदंड:
| शुद्धता | 0.01 जे |
| अधिकतम मापने की सीमा | 0-2 जे |
| प्रभाव ऊर्जा | मैक्स।2 जे |
| गाइड नाली व्यास | 51 मिमी |
| पेंडुलम की ऊर्जा हानि | <0.002 जे |
| ट्रिगर दूरी | > 30 मिमी |
सूचना और रखरखाव:
1. वसंत हथौड़ा परीक्षक ट्रिगर होने से पहले पेंडुलम रॉड में कोई स्विंग नहीं हो सकती है।
2. स्प्रिंग हैमर टेस्टर ट्रिगर होने के बाद रिलीज़ व्हील को स्विंग करना बंद करें
3. ऑपरेटिंग पर्यावरण: 25 ± 5 ℃, तापमान 60-80%, कंपन को रोकें। वसंत हथौड़ों के अंशांकन के लिए प्रक्रिया:
अंशांकन का सिद्धांत:
इस अंशांकन प्रक्रिया का सिद्धांत एक वसंत हथौड़ा द्वारा प्रदान की जाने वाली ऊर्जा की तुलना करना है, जिसे सीधे मापना मुश्किल है, एक पेंडुलम की ऊर्जा के लिए, इसके द्रव्यमान और गिरने की ऊंचाई से गणना की जाती है।
अंशांकन डिवाइस का निर्माण:
इकट्ठे अंशांकन उपकरण को चित्र B.1 में दिखाया गया है।फ्रेम के अलावा, मुख्य भाग एक "ए", एक ड्रैग पॉइंटर "बी", एक पेंडुलम "सी", एक रिलीज बेस "डी" और एक रिलीज डिवाइस "ई" है।
अंशांकन उपकरण का मुख्य भाग चित्र B.2 में दिखाया गया पेंडुलम "सी" है।इस पेंडुलम के निचले सिरे पर एक स्टील स्प्रिंग लगाई गई है, जिसका विवरण चित्र B.3 में दिखाया गया है।स्प्रिंग स्प्रिंग स्टील का होता है, जिसके लिए किसी विशेष उपचार की आवश्यकता नहीं होती है, और पेंडुलम "सी" से सख्ती से जुड़ा होता है।
चित्र B.4 कुछ भागों को बड़े पैमाने पर दिखाता है
यह ध्यान दिया जाना चाहिए कि इस वसंत को 1 जे के बराबर या उससे कम ऊर्जा मूल्यों के लिए तालिका 1 में परिभाषित विशेषताओं वाले वसंत हथौड़ों को कैलिब्रेट करने के लिए डिज़ाइन किया गया है। 2 जे के लिए परिभाषित विशेषताओं वाले वसंत हथौड़ों को कैलिब्रेट करने के लिए, के पेंडुलम का वसंत कैलिब्रेटिंग डिवाइस को एक अलग डिज़ाइन की आवश्यकता होगी।
सूचक की उपयुक्त घर्षण विशेषताओं को प्राप्त करने के लिए, मोटे बुने हुए कपड़े का एक टुकड़ा असर की धातु की सतहों के बीच रखा जाता है, पियानो के तारों को इस तरह से मोड़ा जाता है कि कपड़े के खिलाफ एक छोटा सा बल लगाया जाता है।
क्योंकि कैलिब्रेशन डिवाइस के अंशांकन के दौरान रिलीज़ डिवाइस को हटा दिया जाता है, रिलीज़ डिवाइस को स्क्रू के माध्यम से रिलीज़ बेस पर तय किया जाता है।
अंशांकन उपकरण के अंशांकन की विधि:
कैलिब्रेशन डिवाइस का अंशांकन वसंत-हथौड़े से लिए गए अंशांकन हड़ताली तत्व "जी" का उपयोग करके प्रभावित होता है, जैसा कि चित्र बी.5 में दिखाया गया है।अंशांकन से पहले, रिलीज़ डिवाइस को अंशांकन डिवाइस से हटा दिया जाता है।
कैलिब्रेशन स्ट्राइकिंग एलिमेंट को क्षैतिज विमान में स्थित निलंबन बिंदुओं से चार लिनन थ्रेड्स "एच" द्वारा निलंबित किया जाता है, पेंडुलम और कैलिब्रेशन स्ट्राइकिंग एलिमेंट के बीच संपर्क बिंदु से 2000 मिमी ऊपर जब बाद वाला अपनी आराम की स्थिति में होता है।अंशांकन हड़ताली तत्व को पेंडुलम के खिलाफ स्विंग करने की अनुमति है और गतिशील परिस्थितियों में संपर्क बिंदु, बिंदु "के", बाकी स्थिति में संपर्क बिंदु से 1 मिमी से अधिक नहीं होगा।फिर निलंबन बिंदुओं को दोनों संपर्क बिंदुओं के बीच के अंतर के बराबर दूरी पर ऊपर उठाया जाता है।
जब निलंबन प्रणाली को समायोजित किया जाता है, तो अंशांकन हड़ताली तत्व "जी" की धुरी पेंडुलम "सी" की प्रभाव सतह पर समकोण पर होगी और प्रभाव के क्षण में अंशांकन हड़ताली तत्व क्षैतिज होगा।
जब अंशांकन हड़ताली तत्व अपनी आराम की स्थिति में होता है, तो अंशांकन उपकरण रखा जाता है ताकि बिंदु "के" बिल्कुल अंशांकन हड़ताली तत्व के सिर पर स्थित हो।
विश्वसनीय परिणाम प्राप्त करने के लिए, अंशांकन उपकरण बड़े पैमाने पर समर्थन के लिए कठोर रूप से तय किया जाता है, उदाहरण के लिए भवन के संरचनात्मक भाग के लिए।
गिरने की ऊंचाई को कैलिब्रेशन हड़ताली तत्व के गुरुत्वाकर्षण के केंद्र में मापा जाता है और माप को तरल स्तर के उपकरण का उपयोग करके सुगम बनाया जा सकता है जिसमें दो ग्लास ट्यूब "जे" होते हैं जो एक लचीली नली के माध्यम से परस्पर जुड़े होते हैं।ग्लास ट्यूबों में से एक को तय किया गया है और "I" पैमाने के साथ प्रदान किया गया है।
कैलिब्रेशन हड़ताली तत्व को अपनी ऊपरी स्थिति में एक पतली धागे "एम" के माध्यम से रखा जा सकता है, जो टूटने पर अंशांकन हड़ताली तत्व की रिहाई का कारण बनता है।
अंशांकन उपकरण को स्केल करने के लिए, स्केल प्लेट पर एक वृत्त खींचा जाता है, इस वृत्त का केंद्र पेंडुलम के असर के साथ मेल खाता है और इसकी त्रिज्या ऐसी होती है कि वृत्त ड्रैग पॉइंटर तक फैल जाता है।इस वृत्त पर, चित्र B.6 में दिखाए गए शून्य बिंदु 0 J को ड्रैग पॉइंटर द्वारा इंगित बिंदु पर चिह्नित किया जाता है, जब बाद वाले को आराम की स्थिति में पेंडुलम के संपर्क में लाया जाता है।
अंशांकन 1 जे की प्रभाव ऊर्जा के साथ किया जाता है, जो 250 ग्राम के अंशांकन हड़ताली तत्व के साथ 408 मिमी ± 1 मिमी की गिरावट की ऊंचाई के साथ हासिल किया जाता है।
पेंडुलम के वसंत पर बिंदु "के" के खिलाफ स्विंग करने के लिए निलंबित अंशांकन हड़ताली तत्व को अनुमति देकर स्केल प्लेट पर 1 जे से संबंधित बिंदु प्राप्त किया जाता है।पेंडुलम से टकराने के बाद अंशांकन हड़ताली तत्व नहीं चलेगा।ऑपरेशन को कम से कम 10 बार दोहराया जाता है और 1 J बिंदु ड्रैग पॉइंटर के संकेतों का औसत होता है।
पैमाने के अन्य पिंट्स को निम्नानुसार निर्धारित किया जाता है:
ए) सर्कल के केंद्र और 0 जे बिंदु के माध्यम से एक सीधी रेखा खींची जाती है;
बी) इस रेखा पर 1 जे बिंदु का ऑर्थोगोनल प्रक्षेपण पी द्वारा इंगित किया गया है;
ग) बिंदु 0 J और P के बीच की दूरी को 10 बराबर भागों में बांटा गया है;
घ) प्रत्येक विभाजक बिंदु के माध्यम से, रेखा 0 जेपी के लिए लंबवत रेखा खींची जाती है;
ई) इन रेखाओं और वृत्त के बीच का चौराहा 0.1 जे के बराबर प्रभाव ऊर्जा के मूल्यों के अनुरूप है;0.2 जे;0.9 जे तक।
1 जे बिंदु से परे पैमाने का विस्तार करने के लिए एक ही सिद्धांत का उपयोग किया जा सकता है।स्केल प्लेट "f" का विभाजन चित्र B.6 में दिखाया गया है।
अंशांकन डिवाइस का उपयोग:
कैलिब्रेट किए जाने वाले स्प्रिंग हैमर को रिलीज़ बेस में रखा जाता है और फिर रिलीज़ डिवाइस के माध्यम से तीन बार संचालित किया जाता है;इसे मैन्युअल रूप से जारी नहीं किया जाएगा।
प्रत्येक ऑपरेशन के लिए, कैलिब्रेट किए जाने वाले स्प्रिंग हैमर के हड़ताली तत्व को एक अलग स्थिति में बदल दिया जाता है।अंशांकन उपकरण पर तीन रीडिंग के औसत मूल्य को नमूने की प्रभाव ऊर्जा का वास्तविक मूल्य माना जाता है।
