उत्पाद विवरण:
|
| आवेग वोल्टेज: | एसी 1kv/1.2-50us (पीक) एलमिन | रेटेड टेस्ट करंट: | ≥10000ए |
|---|---|---|---|
| वोल्टेज अधिग्रहण रेंज: | 0-1000 वी | वोल्टेज संकल्प: | 0.01 वी |
| अधिकतम ऑपरेटिंग वर्तमान अवधि: | ≥10ms5.5। | तापमान अधिग्रहण सटीकता: | ≤±1.5ºC |
| ब्रांड नाम: | GSKA | प्रमाणन: | CE SGS ROHS UL CE |
| हाई लाइट: | पर्यावरण आर्द्रता कक्ष,आर्द्रता परीक्षण कक्ष |
||

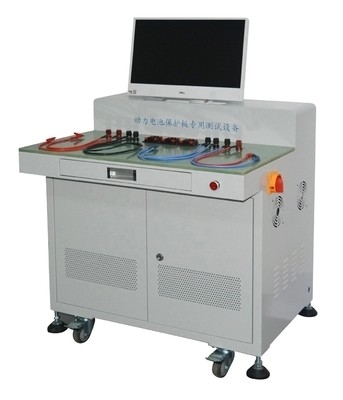

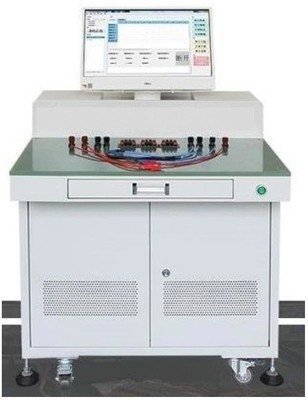

लिथियम बैटरी के लिए AC 1KV इंपल्स वोल्टेज शॉर्ट सर्किट टेस्टर
उत्पाद का उपयोग:
बैटरी पैक शॉर्ट-सर्किट उपकरण मुख्य रूप से पावर बैटरी सेल, मोनोमर्स, मॉड्यूल, पैक-स्तरीय बैटरी पैक और नई ऊर्जा परियोजनाओं के संरचनात्मक भागों के सुरक्षा सत्यापन परीक्षण के लिए उपयोग किया जाता है।बैटरी के सुरक्षा प्रदर्शन का मूल्यांकन करने के लिए उपयोग, परिवहन और भंडारण के दौरान बैटरी सेल, सेल, मॉड्यूल और पैक-स्तरीय बैटरी पैक की शॉर्ट-सर्किट स्थिति का अनुकरण करें।प्रयोगशाला में बैटरी पैक या सिस्टम का वास्तविक उपयोग प्रस्तुत करें, समस्याओं को ढूंढें और हल करें, उत्पाद डिज़ाइन का अनुकूलन करें और उत्पाद की गुणवत्ता में सुधार करें
उत्पाद का मार्गदर्शन:
1. बैटरी पैक शॉर्ट सर्किट उपकरण का अनुप्रयोग: यह मुख्य रूप से पावर बैटरी सेल, मोनोमर्स, मॉड्यूल, पैक और अन्य बैटरी पैक और नई ऊर्जा परियोजनाओं के संरचनात्मक भागों के सुरक्षा सत्यापन परीक्षण के लिए उपयोग किया जाता है।बैटरी के सुरक्षा प्रदर्शन का मूल्यांकन करने के लिए उपयोग, परिवहन और भंडारण के दौरान बैटरी सेल, मोनोमर्स, मॉड्यूल और पैक बैटरी पैक की शॉर्ट-सर्किट स्थिति का अनुकरण करें।प्रयोगशाला में बैटरी पैक या सिस्टम का वास्तविक उपयोग प्रस्तुत करें, समस्याओं को ढूंढें और हल करें, उत्पाद डिज़ाइन का अनुकूलन करें और उत्पाद की गुणवत्ता में सुधार करें।
2. बैटरी पैक शॉर्ट-सर्किट उपकरण शॉर्ट-सर्किट कंट्रोल बॉक्स, वैक्यूम आर्क बुझाने वाला उपकरण, शॉर्ट-सर्किट टर्मिनल वायरिंग, डेटा अधिग्रहण प्रणाली और डेटा विश्लेषण के लिए एक कंप्यूटर से बना है।
बैटरी पैक शॉर्ट सर्किट उपकरण डिजाइन का अवलोकन:
शॉर्ट-सर्किट उपकरण को विभिन्न बैटरी शॉर्ट-सर्किट परीक्षण मानकों की आवश्यकताओं के आधार पर डिज़ाइन किया गया है, अर्थात, यह CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc / T 743 और "863i प्लान" ऊर्जा-बचत और नई ऊर्जा वाहन प्रमुख परियोजनाओं को पूरा करता है - 2008 ईवी लिथियम-आयन पावर बैटरी प्रदर्शन परीक्षण विनिर्देश और अन्य मानक;शॉर्ट-सर्किट उपकरणों को परीक्षण के अधिकतम शॉर्ट-सर्किट वर्तमान प्राप्त करने के लिए मानक <5m या >5m2&<10m या >10m2&<20m या >40m&<50m या >80m&100m2 के अनुसार आंतरिक प्रतिरोध सीमा को पूरा करना चाहिए;शॉर्ट-सर्किट डिवाइस का सर्किट डिज़ाइन 16000A के बड़े करंट के प्रभाव का भी सामना कर सकता है, इसलिए हम औद्योगिक ग्रेड मैकेनिकल सक्शन चुनते हैं
मानक को पूरा करें:
1. CB31467.3 "लिथियम-आयन पावर बैटरी पैक और इलेक्ट्रिक वाहन नंबर 3 के लिए सिस्टम: सुरक्षा आवश्यकताएँ और परीक्षण विधियाँ"
2.CB/T 31485-2015 "इलेक्ट्रिक वाहनों के लिए पावर बैटरियों के लिए सुरक्षा आवश्यकताएँ और परीक्षण विधियाँ"
QC/T 743-2006 "इलेक्ट्रिक वाहनों के लिए लिथियम-आयन बैटरी"
CB/T 18332-2015 "इलेक्ट्रिक वाहनों के लिए जिंक एयर बैटरी"
5. जी 2580-2013 "इलेक्ट्रिक वाहन बैटरी सुरक्षा मानक"
6. SAND99-0497 "अमेरिकन ऑटोमोटिव पावर बैटरी टेस्ट स्टैंडर्ड"
7. SAE J2464 "इलेक्ट्रिक और हाइब्रिड इलेक्ट्रिक वाहन चार्जिंग और एनर्जी स्टोरेज सेफ्टी एंड एब्यूज टेस्ट"
8. SAE J2929-2013 "इलेक्ट्रिक और हाइब्रिड वाहन प्रणोदन बैटरी सिस्टम के लिए सुरक्षा मानक।"लिथियम-आधारित रिचार्जेबल बैटरी" और
अन्य परीक्षण मानक
| तकनीकी मापदण्ड | |
| आवेग वोल्टेज | एसी 1kv/1.2-50us (पीक) एलमिन |
| क्रिया विशेषताएँ | कोल्ड स्टेट पुल-इन वोल्टेज 66% U.S |
| कोल्ड रिलीज वोल्टेज बकेट 30% हम, * 5% हम | |
| कार्रवाई का समय | पुल-इन समय/रिलीज़ समय: 20ms |
| अधिकतम ऑपरेटिंग वर्तमान अवधि | ≥10ms5.5। |
| वोल्टेज अधिग्रहण रेंज | 0-1000 वी |
| वोल्टेज संकल्प | 0.01 वी |
| वोल्टेज माप सटीकता | ± 0.5% (पूर्ण पैमाने) |
| वोल्टेज सेट चैनल | मानक 1 चैनल, चैनलों के बीच पृथक, विस्तार का समर्थन कर सकता है |
| रेटेड परीक्षण वर्तमान | ≥10000ए |
| अधिकतम ऑपरेटिंग करंट | ≥15000ए |
| अधिकतम पल्स करंट | ≥16000ए |
| वर्तमान अधिग्रहण सीमा | 0-15000ए |
| वर्तमान माप सटीकता | 1000A-15000A, सटीकता ± 0.5% है |
| वर्तमान संकल्प | 0.1ए |
| वर्तमान अधिग्रहण चैनल | मानक 1 चैनल, चैनलों के बीच पृथक, विस्तार का समर्थन कर सकता है |
| तापमान अधिग्रहण सीमा | -200-1350ºC |
| तापमान अधिग्रहण सटीकता | ≤±1.5ºC |
| तापमान अधिग्रहण चैनल | मानक 12 चैनल, चैनलों के बीच पृथक, विस्तार का समर्थन कर सकते हैं |
| डेटा संग्रह आवृत्ति | 7.19.1.10mslhr, 19 प्रकार सेट किए जा सकते हैं (यदि परीक्षण चैनल इससे अधिक है एक ही समय में 15 चैनल, अधिग्रहण आवृत्ति के रूप में सेट की जा सकती हैं 20ms-1hr) |
| 7.19.2.डेटा संग्रह की उच्च आवृत्ति के कारण, डेटा पढ़ा और वास्तविक समय में डिवाइस द्वारा रिकॉर्ड किया गया वास्तविक डेटा के अनुरूप हो सकता है |
|
| रनटाइम रिकॉर्डिंग सटीकता | ≤±0.1% (पूर्ण पैमाने पर) |
| परीक्षण डेटा | वोल्टेज/वर्तमान/तापमान डेटा प्रदर्शित किया जाता है और नियंत्रण पर रिकॉर्ड किया जाता है वास्तविक समय में सॉफ्टवेयर, और वोल्टेज/वर्तमान/तापमान/समय वक्र है स्वचालित रूप से खींचा गया |
| नियंत्रित करने का तरीका | रिमोट टच स्क्रीन कंट्रोल + रिमोट कंट्रोल + कंप्यूटर का उपयोग करना (डेटा के लिए विश्लेषण और वीडियो निगरानी) |
| शार्ट सर्किट | यांत्रिक पुल-इन (संपर्क वायवीय पुल-इन, तुल्यकालिक मजबूर वियोग डिस्कनेक्ट होने पर डिवाइस) + वैक्यूम आर्क बुझाने वाला उपकरण |
| शॉर्ट सर्किट कट-ऑफ स्थिति | शॉर्ट सर्किट को वोल्टेज और टाइम पैरामीटर सेट करके रोका जा सकता है |
| डिवाइस सर्किट प्रतिरोध | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, संगत रेटेड परीक्षण धाराएं क्रमशः 10000A, 10000A, 5000A, 5000A, 3000A को संतुष्ट करती हैं। इसमें डिवाइस के अंदर और बाहर के विद्युत घटक + आंतरिक शामिल हैं केबल का प्रतिरोध + स्थिरता का आंतरिक प्रतिरोध। |
| शॉर्ट सर्किट टर्मिनल वायरिंग | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, 1 जोड़ी प्रत्येक, गलत रेखा की लंबाई 6 मीटर से कम नहीं है, और कुल 5 जोड़े हैं। डिवाइस के आउटपुट सिरे पर सॉफ्ट कॉपर वायर का क्रॉस-सेक्शनल एरिया नहीं है 2000 मिमी² से कम |
| शॉर्ट सर्किट आंतरिक प्रतिरोध स्विचिंग मोड | मैनुअल स्विचिंग, शॉर्ट-सर्किट टर्मिनल वायर का एक सिरा नाक के माध्यम से होता है, जिसे बोल्ट द्वारा संपर्ककर्ता के पेंच छेद के साथ तय किया जा सकता है, और दूसरा अंत तांबे के टर्मिनलों के साथ एक बैटरी क्लैंप है, जिस पर सीधे क्लैंप किया जा सकता है बदलने के लिए बैटरी के धनात्मक और ऋणात्मक ध्रुवों को किसके द्वारा बदला जा सकता है बस फिक्सिंग बोल्ट को हटा दें |
| शॉर्ट सर्किट परीक्षण प्रतिक्रिया समय (शॉर्ट सर्किट पूरी तरह से बंद होने की शुरुआत) |
≤10ms |
| यांत्रिक जीवन | 300,000 बार |
| विद्युत जीवन | 50,000 बार |
| रिमोट कंट्रोल दूरी | कोई ठोस बाधा नहीं 10 मी |
| शॉर्ट सर्किट का समय | 0-9999H59M59S सेट किया जा सकता है |
