उत्पाद विवरण:
|
| उत्पत्ति का स्थान: | ग्वांगडोंग, चीन | प्रोडक्ट का नाम: | IEC62133 पावर बैटरी शॉर्ट सर्किट परीक्षण मशीन |
|---|---|---|---|
| शक्ति: | इलेक्ट्रॉनिक, 220 वी, 50 हर्ट्ज / अनुकूलित | अनुकूलित समर्थन: | ओबीएम |
| ड्रॉप इफेक्टिव हाइट: | 300 ~ 1800 एमएम | ड्रॉप रेंज: | 500 * 600 * 250 एमएम |
| ब्रांड नाम: | GSKA | प्रमाणन: | CE SGS ROHS UL CE |
| हाई लाइट: | कंपन परीक्षक,कंपन परीक्षण मशीन |
||

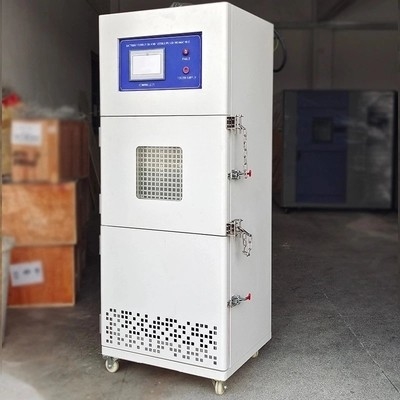

बैटरी हाई क्वालिटी पावर शॉर्ट सर्किट टेस्टर IEC62133 220V 50hz
उत्पाद विवरण:
रिमोट कंट्रोल बड़े करंट शॉर्ट सर्किट डिवाइस को विभिन्न प्रकार की बैटरी शॉर्ट सर्किट टेस्ट की मानक आवश्यकताओं के अनुसार डिज़ाइन किया गया है। यह कई मानक विनिर्देशों पर लागू होता है, जैसे कि GB IEC EN UN38.3 UL QC / T 743-2006 इलेक्ट्रिक वाहन के लिए लिथियम आयन बैटरी , लिथियम आयन पावर बैटरी पैक और इलेक्ट्रिक वाहन भाग 3 के लिए प्रणाली: सुरक्षा आवश्यकताओं और परीक्षण विधियों, "863 योजना" ऊर्जा की बचत और नई ऊर्जा वाहन प्रमुख परियोजनाएं - 2008 ईवी लिथियम आयन पावर बैटरी प्रदर्शन परीक्षण विनिर्देश आदि। मानक आवश्यकताओं के अनुसार, शॉर्ट सर्किट डिवाइस को आंतरिक प्रतिरोध सीमा <5mΩ(or20mΩ) के अनुरूप होना चाहिए, ताकि परीक्षण के लिए आवश्यक अधिकतम शॉर्ट-सर्किट करंट को मापा जा सके।
उपकरण डिजाइन विवरण: यह उपकरण मानक आवश्यकताओं के अनुसार डिज़ाइन किए गए हैं
विभिन्न प्रकार की बैटरी शॉर्ट सर्किट परीक्षण, ताकि अधिकतम शॉर्ट-सर्किट हो
वर्तमान, जो परीक्षण के लिए आवश्यक है, मापा जाएगा।
इसके अलावा, शॉर्ट सर्किटिंग डिवाइस को भी बड़े वर्तमान प्रभाव का सामना करने में सक्षम होना चाहिए। इसलिए हम औद्योगिक स्तर के डीसी इलेक्ट्रोमैग्नेटिक कॉन्टैक्टर, प्योर-कॉपर वायरिंग टर्मिनल और इंटरनल कॉपरप्लेट को डिफ्लेक्ट करने के लिए चुनते हैं, जो कूलिंग इफेक्ट को प्रभावी ढंग से सुधारते हैं और बड़े करंट शॉर्ट की सुरक्षा सुनिश्चित करते हैं। सर्किट डिवाइस, परीक्षण उपकरण के नुकसान को प्रभावी ढंग से कम करता है, परीक्षण डेटा की सटीकता सुनिश्चित करता है।
नियंत्रण विधि: पीएलसी मैन-मशीन इंटरफ़ेस नियंत्रण मोड को गोद लेती है। स्विचिंग तत्व के रूप में रिले संपर्ककर्ता का उपयोग करें, पीएलसी के इंटरफ़ेस पर परीक्षण की स्थिति सेट करें।संपर्ककर्ताओं का सक्रियण मजबूत शॉर्ट-सर्किट करंट का उत्सर्जन करता है, जो परीक्षण द्वारा आवश्यक वर्तमान तक पहुंचता है। प्रक्रिया में लूप प्रतिरोध (यानी संपर्ककर्ता प्रतिरोध + कनेक्टिंग पिन वायरिंग + बैटरी क्लैंप) 5mΩ (या 20mΩ) से छोटा है।अधिकतम शॉर्ट-सर्किट करंट जो परीक्षण सर्किट का सामना कर सकता है वह 5000A है।बैटरी की सतह का तापमान, वोल्टेज परिवर्तन डेटा और वर्तमान परिवर्तन डेटा तत्व एकत्र करके पता लगाया जाता है और पीएलसी मुख्य नियंत्रण कार्यक्रम को वापस फीड करता है।
मानक:
QC/T 743-2006 इलेक्ट्रिक वाहन के लिए लिथियम आयन बैटरी
QC/T 744-2006 इलेक्ट्रिक वाहनों के लिए मेटल हाइड्राइड निकल बैटरी
GB/T 31467.3-2015 इलेक्ट्रिक वाहन के लिए लिथियम आयन पावर बैटरी पैक और सिस्टम - भाग 3: सुरक्षा आवश्यकताएँ और परीक्षण विधियाँ
GB/T 31485-2015 इलेक्ट्रिक वाहनों के लिए पावर बैटरी के लिए सुरक्षा आवश्यकताएँ और परीक्षण विधियाँ
GB/T 31241-2014 पोर्टेबल इलेक्ट्रॉनिक उत्पादों के लिए लिथियम आयन बैटरी और बैटरी पैक के लिए सुरक्षा आवश्यकताएँ
GB/T 8897.4-2008 लिथियम बैटरी की प्राथमिक बैटरी सुरक्षा आवश्यकताओं का भाग 4
YD/T 2344.1-2011 संचार के लिए लिथियम आयरन फॉस्फेट बैटरी - भाग एक: एकीकृत बैटरी
GB/T 21966-2008 पारगमन में लिथियम प्राथमिक बैटरी और बैटरी के लिए सुरक्षा आवश्यकताएँ
माइनर लैंप के लिए एमटी/टी 1051-2007 लिथियम आयन बैटरी
YD 1268-2003 लिथियम बैटरी और मोबाइल संचार हैंडसेट के चार्जर के लिए सुरक्षा आवश्यकताएँ और परीक्षण विधियाँ
GB/T 19521.11-2005 लिथियम बैटरी पैक की खतरनाक विशेषताओं के निरीक्षण के लिए सुरक्षा कोड
संचार के लिए YDB 032-2009 बैकअप लिथियम आयन बैटरी
उल 1642:2012 लिथियम बैटरी मानक
उल 2054: 2012 घरेलू और वाणिज्यिक बैटरी पैक
UN38.3(2012) खतरनाक सामानों के परिवहन पर सिफारिशें - परीक्षण और मानक मैनुअल भाग 3
IEC62133-201 क्षारीय या गैर एसिड इलेक्ट्रोलाइट्स के साथ बैटरी और भंडारण बैटरी के लिए सुरक्षा आवश्यकताएं
IEC 62281: 2004 पारगमन में लिथियम प्राथमिक बैटरी और बैटरी पैक के लिए सुरक्षा आवश्यकताएँ
IEC 60086: 2007 प्राथमिक बैटरी भाग 4 लिथियम बैटरी की सुरक्षा आवश्यकताएँ
प्रदर्शन पैरामीटर्स:
| उत्पाद मॉडल: | एबीएससी-एन (मानक या अनुकूलित) |
| अस्थायी।नियंत्रण: | कमरे का तापमान |
| सर्ज वोल्टेज: | एसी 1kV/1.2~50μs(पीक वोल्टेज)1min |
| परीक्षण वोल्टेज: | 0 ~ 100 वी |
| शॉर्ट सर्किट करेंट: | 500 ~ 1000 ए |
| डीसी प्रतिक्रिया समय: | ≤5μs |
| आंतरिक प्रतिबाधा: | ≤5mΩ |
| प्रचालन समय: | समय / रिलीज का समय ≥30ms संचालित करें |
| परिचालन विशिष्टताएं: |
कोल्ड-स्टेट पुल-इन वोल्टेज ≥ 66% Us, कोल्ड-स्टेट रिलीज़ वोल्टेज ≥30% हम, ≤5% हम |
| आंतरिक आकार: | W500xH500xD500mm |
| बाहरी आकार: | W680xH1600xD830mm |
| मशीन वजन: | 80 किग्रा |
| बिजली की आपूर्ति: | AC220V, 50Hz/60Hz |
