उत्पाद विवरण:
|
| Main Unit Dimension (mm): | 960×620×2100 | प्रेरण विधि: | प्रेसिजन लोड सेल (सेंसर) |
|---|---|---|---|
| वज़न: | 100-500 किग्रा | शक्ति का स्रोत: | AC220V |
| बढ़ाव सटीकता: | 0.001 मिमी | प्रचालन की विधि: | कंप्यूटर नियंत्रण |
| उत्पत्ति के प्लेस: | डोंगगुआन चीन | ब्रांड नाम: | GSKA |
| हाई लाइट: | तनन परीक्षण मशीन,यूनिवर्सल परीक्षण मशीन |
||

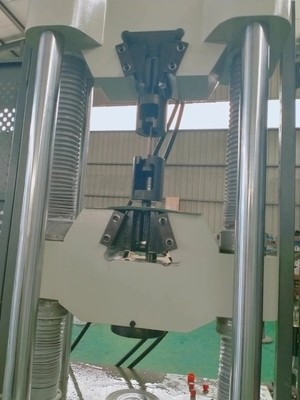

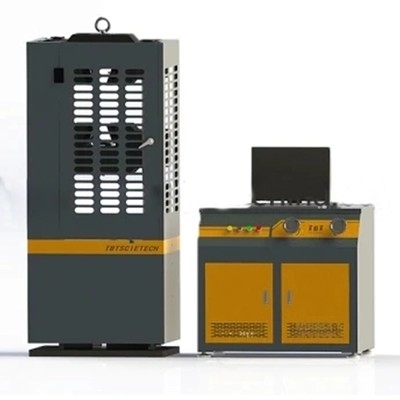

एएसटीएम के साथ पीसी डिस्प्ले सर्वो स्टील बार तन्य शक्ति सार्वभौमिक परीक्षण मशीन
उत्पाद वर्णन:
परीक्षण मशीन मुख्य रूप से तन्यता परीक्षण, संपीड़न परीक्षण और धातु के झुकने परीक्षण के लिए डिज़ाइन की गई है, साथ ही कंक्रीट और पत्थर जैसे संपीड़न परीक्षण के गैर-धातु के लिए भी।यदि उचित
जिग्स प्रदान किए जाते हैं, इसका उपयोग मिलों, कारखानों, कॉलेजों और संबंधित अनुसंधान इकाइयों की प्रयोगशालाओं में विभिन्न परीक्षणों के लिए किया जा सकता है।
यह हाइड्रोलिक लोडिंग, इलेक्ट्रॉनिक बल माप, भार के साथ चित्रित किया गया है, वक्र के साथ परीक्षण प्रक्रिया को कंप्यूटर स्क्रीन पर प्रदर्शित किया जा सकता है, और डेटा को सहेजा और मुद्रित किया जा सकता है।यह अधिभार संरक्षण है।तेल सिलेंडर मुख्य फ्रेम के तल पर लगाया जाता है, जो संपीड़न परीक्षण के लिए उपयुक्त है और धातु के तकनीकी परीक्षणों के लिए सभी अनुलग्नक प्रदान किए जाएंगे।
मापने का सिद्धांत:
1, तन्यता परीक्षण मशीन बल मान माप माप को पूरा करने के लिए बल संवेदक, एम्पलीफायर और डेटा निपटान प्रणाली के माध्यम से है।यह डेटा यांत्रिकी से ज्ञात है कि छोटे विरूपण के आधार के तहत, एक लोचदार तत्व के एक निश्चित बिंदु पर तनाव ε लोचदार तत्व पर बल के समानुपाती होता है, और लोचदार घटक के समानुपाती भी होता है।उदाहरण के तौर पर एस-टाइप टेस्टिंग मशीन के सेंसर को लेते हुए, जब सेंसर तनाव पी के प्रभाव के अधीन होता है, तो स्ट्रेन गेज को लोचदार तत्व की सतह पर चिपकाया जाता है, और चूंकि लोचदार तत्व का तनाव प्रत्यक्ष अनुपात में होता है। बाहरी बल P के आकार के लिए, स्ट्रेन गेज आउटपुट वोल्टेज और फिर बल के आकार को मापने के लिए मापने वाले सर्किट से जुड़ा होता है।
2, विरूपण माप स्थापना के माध्यम से मापने के लिए विरूपण माप, यह प्रयोग की प्रक्रिया में नमूना के विरूपण को मापने के लिए प्रयोग किया जाता है।स्थापना में दो कॉललेट हैं, जो जीवनी की एक श्रृंखला के माध्यम से मापने की स्थापना के शीर्ष पर लगे एक फोटोइलेक्ट्रिक एनकोडर से जुड़े हैं।जब दो कॉललेट्स के बीच का अंतराल स्विच करता है, तो फोटोइलेक्ट्रिक एनकोडर के शाफ्ट को मोड़ने के लिए प्रेरित किया जाता है, और फोटोइलेक्ट्रिक एनकोडर में पल्स सिग्नल आउटपुट होगा।फिर सिग्नल को प्रोसेसर द्वारा संसाधित किया जाता है और नमूने का विरूपण प्राप्त किया जा सकता है।
3. बीम विस्थापन का माप लगभग विरूपण माप के समान है, जो कि फोटोइलेक्ट्रिक एनकोडर के आउटपुट पल्स नंबर को मापकर बीम के विस्थापन को प्राप्त करना है
मुख्य तकनीकी पैरामीटर:
| नमूना | जीएसकेए-100ए | जीएसकेए-300ए | जीएसकेए-600ए | जीएसकेए-1000ए |
| मैक्स।क्षमता (केएन) | 100 | 300 | 600 | 1000 |
| श्रेणी | 4% -100% FS (पूरी रेंज, गियर के बिना) | |||
| सटीकता पढ़ना | ग्रेड 1 | |||
| गलती | ±1% | |||
| संकल्प (एफएस) | 1/200000एफ.एस. | |||
| स्तंभ संख्या | 4 | 6 | ||
| दो स्तंभों के बीच की चौड़ाई | 345 | 430 | 515 | 510 |
| अधिकतम तन्यता स्थान (मिमी) | 500 | 600 | ||
| अधिकतम संपीड़न स्थान (मिमी) | 500 | 600 | ||
| झुकने का परीक्षण दो बिंदुओं के बीच की दूरी (मिमी) | 100-270 | 100-350 | 100-400 | |
| गोल नमूना क्लैंप व्यास (मिमी) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
| फ्लैट नमूना दबाना मोटाई (मिमी) | 0-15 | 0-40 | ||
| स्ट्रोक (मिमी) | 150 | 200 | ||
| पिस्टन सबसे तेज गति से बढ़ते हैं (मिमी/मिनट) | 100 | 80 | ||
| बीम बढ़ती गति (मिमी/मिनट) | 310 | 250 | 310 | |
| विस्थापन पठन सापेक्ष त्रुटि | ±1% | |||
| विकृति पढ़ना सापेक्ष त्रुटि | ±1% | |||
| मोटर क्षमता (किलोवाट) | 2 | 2.5 | ||
| मुख्य इकाई आयाम (मिमी) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
| तेल स्रोत कैबिनेट आयाम (मिमी) | 1000×600×910 | |||
| मुख्य इकाई शुद्ध वजन (किग्रा) | 600 | 1200 | 1750 | 2200 |
| तेल स्रोत कैबिनेट शुद्ध वजन (किग्रा) | 250 | |||
ग्राहक सहायता सेवाएँ:
Ø स्थापना
Ø प्रशिक्षण (ग्राहक कर्मचारियों को प्रशिक्षण देना)
Ø अंशांकन
Ø निवारक रखरखाव
Ø प्रतिस्थापन भागों
Ø फोन या इंटरनेट के माध्यम से सहायता
Ø ऑन-साइट निदान और मरम्मत/ऑनलाइन निदान और मरम्मत
हम पुष्ट पीओ आवश्यकताओं के अनुसार मशीनों का उत्पादन करेंगे।उत्पादन प्रक्रिया दिखाने के लिए फोटो पेश करना।
उत्पादन खत्म करने के बाद, मशीन के साथ फिर से पुष्टि करने के लिए ग्राहक को फोटो पेश करें।फिर फैक्ट्री कैलिब्रेशन या थर्ड पार्टी कैलिब्रेशन (ग्राहक की आवश्यकताओं के अनुसार) करें।सभी विवरणों की जांच और परीक्षण करें और फिर पैकिंग की व्यवस्था करें।
पुष्टि किए गए शिपिंग समय में उत्पादों को डिलीवर करें और ग्राहक को सूचित करें।
व्यक्ति से संपर्क करें: Ms Kris
दूरभाष: +8613049739311
