उत्पाद विवरण:
|
| वोल्टेज: | 24 वी, 48 वी, 72 वी | विनिर्देश: | उल, सीई, आईएसओ 9 001, सीसीसी, आरओएचएस; |
|---|---|---|---|
| गियरबॉक्स व्यास: | 42 मिमी | टॉर्कः: | 2.4-120Kgf.cm |
| गति (आरपीएम): | 1.6-1620RPM | निरंतर वर्तमान (ए): | 0.01-1ए |
| हाई लाइट: | 110V ब्रशलेस गियर वाली मोटर,नेमा 23 ब्रशलेस गियर वाली मोटर,240V ब्रशलेस गियर मोटर |
||

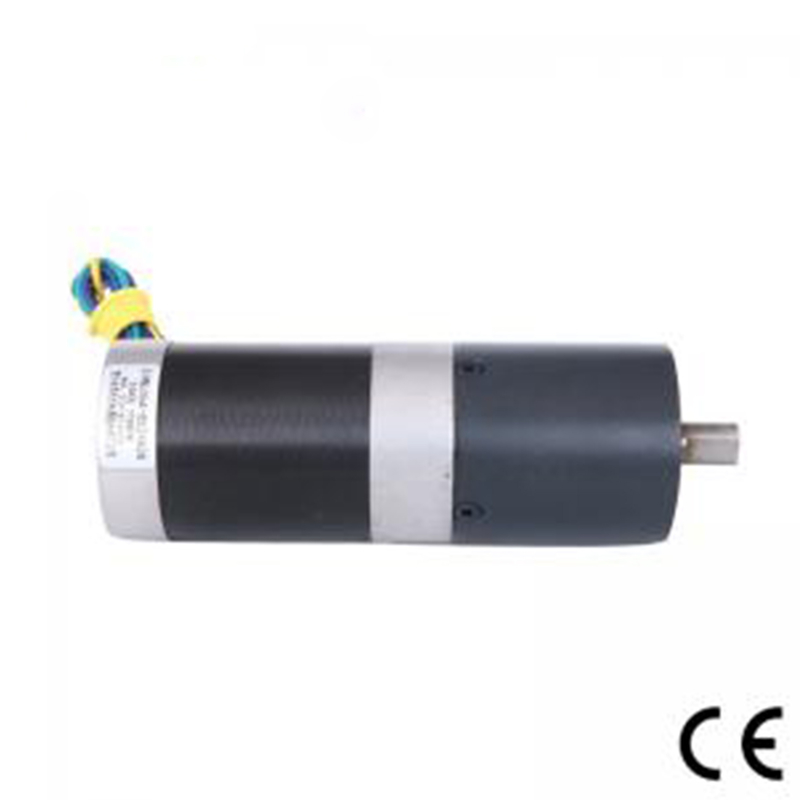

कम शोर नेमा 23 ब्रशलेस गियर वाली मोटर 24 वी 48 वी 110 वी 240 वी अनुकूलन योग्य
इंजीनियरों की हमारी टीम के पास स्टेपर, ब्रशलेस और वर्म, गियर के डिजाइन और निर्माण में दशकों का अनुभव है।यह कई गियर मोटर अनुप्रयोगों के लिए इष्टतम गियर मोटर डिजाइन का आश्वासन देता है।
गियरबॉक्स ब्रशलेस मोटर मोटर को एक उच्च प्रदर्शन वाली मोटर माना जाता है जो एक विशाल गति सीमा (500 - 15,000 RPM) पर बड़ी मात्रा में टॉर्क प्रदान करने में सक्षम है।ग्राहक के अनुरोध के अनुसार, इन मोटरों को एक विशिष्ट वोल्टेज, वर्तमान और गति की आवश्यकता से मिलान करने के लिए लपेटा जा सकता है।अन्य विकल्पों में केबलिंग, कनेक्टर्स और कई शाफ्ट कॉन्फ़िगरेशन शामिल हैं। यह एक कॉम्पैक्ट, गियरमोटर बनाता है जो उन अनुप्रयोगों के लिए एक बढ़िया विकल्प बनाता है जहां उच्च टोक़ और स्थान महत्वपूर्ण हैं।
विद्युत विशिष्टता:
| नमूना | ||
| मोटर भाग | 57BL05A-052AG26 | |
| प्रतिरोध | ओम | 0.35 |
| नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
| भार चाल नहीं | आरपीएम | 4500 ± 10% |
| अभी कोई बोझ नहीं | एपीएमएस | 1 |
| मूल्याँकन की गति | आरपीएम | 3000 ± 200 |
| मूल्यांकन टोक़ | एनएम | 0.33 |
| टॉर्क कॉन्स्टेंट | एनएम/ए | 0.062 |
| वापस ईएमएफ स्थिर | वी/केआरपीएम | 6.5 |
| ग्रहों के गियर के साथ मोटर विनिर्देश | ||
| मूल्यांकन टोक़ | एनएम | 6.1 |
| मूल्याँकन की गति | आरपीएम | 115 ± 10% |
| अनुपात | 26:1 | |
वायरिंग का नक्शा:
| समारोह | रंग | |
| +5 वी | लाल |
UL1007 26AWG |
| हॉल ए | पीला | |
| हॉल बी | हरा | |
| हॉल सी | नीला | |
| जीएनडी | काला | |
| चरण ए | पीला |
UL1015 20AWG |
| चरण बी | हरा | |
| चरण सी | नीला |
यांत्रिक आयाम
प्लैनेटरी गियरबॉक्स 56 मिमी
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट (मिमी) का रेडियल प्ले | शाफ्ट (मिमी) का थ्रस्ट प्ले | नो-लोड (डिग्री) पर बैकलैश |
| पाउडर धातुकर्म | बॉल बेयरिंग | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| गियरबॉक्स ट्रेनों की संख्या | 1 | 2 |
| न्यूनन का अनुपात |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| लंबाई (मिमी) |
41.3 |
59.6 |
| वजन (जी) |
491.0 |
700.0 |
यांत्रिक आयाम
अक्सर प्रश्न पूछें:
प्रश्न: आपके मुख्य उत्पाद क्या हैं?

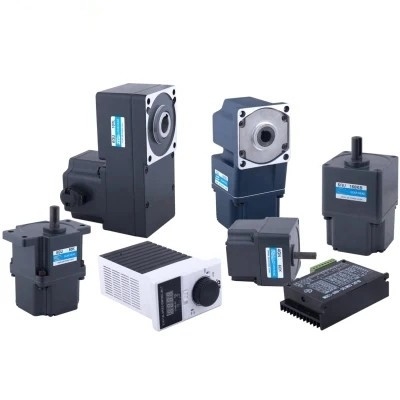

ए: हम वर्तमान में ब्रश डीसी मोटर, ब्रश डीसी गियर मोटर, ग्रहीय डीसी गियर मोटर, ब्रशलेस डीसी मोटर, स्टेपर मोटर, एसी मोटर और उच्च परिशुद्धता ग्रहीय गियरबॉक्स का उत्पादन करते हैं।आप हमारी वेबसाइट पर उपरोक्त मोटर्स के विनिर्देशों को देख सकते हैं और आप हमें अपने विनिर्देशों के अनुसार आवश्यक मोटरों की सिफारिश करने के लिए ईमेल कर सकते हैं।
प्रश्न: सही मोटर कैसे चुनें?
ए: यदि आपके पास हमें दिखाने के लिए मोटर के चित्र या चित्र हैं, या यदि आपके पास वोल्टेज, गति, टोक़, मोटर आकार, मोटर कामकाजी मोड, आवश्यक जीवन और शोर स्तर जैसे विस्तृत विनिर्देश हैं, तो कृपया बेझिझक हमें बताएं। कि हम आपकी आवश्यकताओं के अनुसार एक उपयुक्त मोटर की सिफारिश कर सकते हैं।
प्रश्न: क्या आपके पास अपने मानक मोटर्स के लिए कस्टम सेवा है?
ए: हां, हम वोल्टेज, गति, टोक़ और शाफ्ट आकार / आकार के लिए आपकी आवश्यकताओं के अनुसार अनुकूलित कर सकते हैं।यदि आपको टर्मिनलों में अतिरिक्त तारों/केबलों को सोल्डर करने की आवश्यकता है या कनेक्टर्स, कैपेसिटर या ईएमसी जोड़ने की आवश्यकता है, तो हम निर्माण भी कर सकते हैं।
प्रश्न: क्या आपके पास एक अलग मोटर डिज़ाइन सेवा है?
ए: हां, हम ग्राहक के लिए मोटर को अलग से डिजाइन करना चाहते हैं, लेकिन कुछ विकास लागत और डिजाइन लागतें हो सकती हैं।
क्यू: अपने प्रसव के समय क्या है?
ए: सामान्यतया, हमारे नियमित मानक उत्पादों के लिए 15-30 दिन लगते हैं और हमारे कस्टम उत्पादों के लिए अधिक समय लगता है।लेकिन हम प्रसव के समय के बारे में बहुत लचीले हैं, जो विशिष्ट आदेश पर निर्भर करेगा।
