उत्पाद विवरण:
|
| इन्सुलेशन प्रतिरोध: | 100MΩ न्यूनतम।,500VDC | ढांकता हुआ ताकत: | एक मिनट के लिए 500VDC |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क (एनएम): | 16 | टॉर्कः: | 2.4-120Kgf.cm |
| गति (आरपीएम): | 1.6-1620RPM | निरंतर वर्तमान (ए): | 0.01-1ए |
| हाई लाइट: | 24V ब्रशलेस डीसी गियर मोटर,0.11N ब्रशलेस डीसी गियर मोटर,OEM ब्रशलेस गियर मोटर |
||

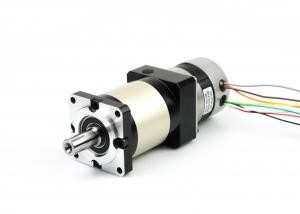

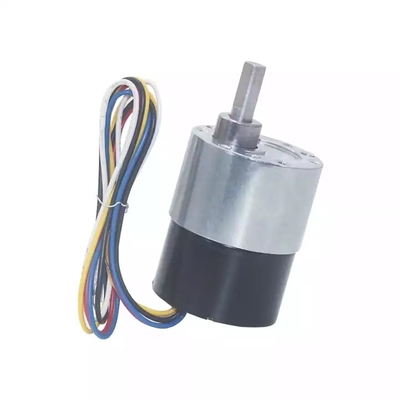

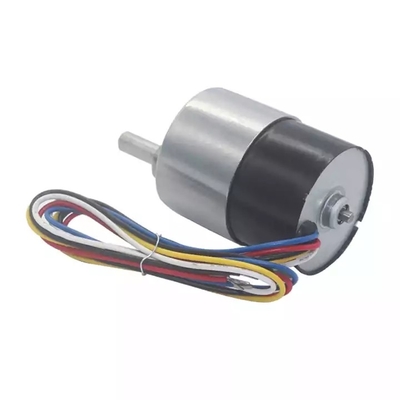

एम 2500 आरपीएम 3 चरण ब्रशलेस डीसी गियर मोटर गियरबॉक्स 24 वी 0.11 एन ओईएम
रेड्यूसर तेल रिसाव काउंटरमेशर्स का नियंत्रण:
1. सांस लेने वाली टोपी में सुधार करें और छेद कवर प्लेट की जांच करें: बाहरी वायुमंडलीय दबाव से रेड्यूसर का आंतरिक दबाव तेल रिसाव के मुख्य कारणों में से एक है।अगर हम आंतरिक और बाहरी दबाव को संतुलित करने की कोशिश करें तो तेल के रिसाव को रोका जा सकता है।हालाँकि रेड्यूसर में एक सांस लेने वाली टोपी होती है, लेकिन एयर वेंट बहुत छोटा होता है, जिसे चूर्णित कोयले और तेल से अवरुद्ध करना आसान होता है।इसके अलावा, हर बार जब आप ईंधन भरते हैं, तो आपको निरीक्षण छेद की कवर प्लेट खोलनी चाहिए, जिससे एक बार खुलने पर तेल रिसाव की संभावना बढ़ जाएगी, जिससे मूल रूप से गैर-रिसाव वाली जगह भी लीक हो जाएगी।इस कारण से, एक तेल कप प्रकार की सांस की टोपी बनाई गई थी, और निरीक्षण छेद के मूल पतले आवरण को 6 मिमी मोटी में बदल दिया गया था, और तेल कप प्रकार की सांस की टोपी को कवर प्लेट में वेल्ड किया गया था।एयर वेंट का व्यास 6 मिमी था, जो वेंटिलेशन के लिए सुविधाजनक था और समान दबाव का एहसास हुआ।इसके अलावा, ईंधन भरने पर, निरीक्षण छेद के कवर को खोले बिना, तेल कप से तेल को फिर से भर दिया गया, जिससे तेल रिसाव की संभावना कम हो गई।
2. मुक्त प्रवाह: गियर द्वारा असर पर फेंके गए अतिरिक्त चिकनाई वाले तेल को शाफ्ट सील पर जमा न करने के लिए, अतिरिक्त चिकनाई वाले तेल को एक निश्चित दिशा में तेल पूल में वापस प्रवाहित करना चाहिए, अर्थात मुक्त प्रवाह प्राप्त करने के लिए।विशिष्ट विधि असर वाली सीट के केंद्र में मशीन के लिए झुका हुआ एक तेल वापसी नाली खोलना है, और अंत कवर के सीधे मुंह पर एक अंतर भी खोलना है।गैप ऑयल रिटर्न ग्रूव के विपरीत है, ताकि अतिरिक्त चिकनाई वाला तेल गैप और ऑयल रिटर्न ग्रूव के माध्यम से ऑयल पूल में वापस आ जाए।
आप जेके प्लैनेटरी गियरबॉक्स को असेंबल करने के लिए नीचे दिए गए मोटर प्रकार का चयन कर सकते हैं:
| मोटर सीरीज | मोटर का आकार | इंजन की शक्ति | मोटर रेटेड गति |
| ब्रशलेस डीसी मोटर | नेमा17 | 26w | 4000 आरपीएम |
| 52.5w | |||
| 77.5w | |||
| 105w | |||
| नेमा23 | 23w | 4000 आरपीएम | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| नेमा24 | 94w | 3000 आरपीएम | |
| 188w | |||
| 283w | |||
| 377w | |||
| ऊपर केवल प्रतिनिधि उत्पादों के लिए, विशेष अनुरोध के उत्पादों को ग्राहक के अनुरोध के अनुसार बनाया जा सकता है। | |||
ग्रह-गियरबॉक्स सामान्य स्थिति:
| सेरी | मंच | अनुपात | प्रतिक्रिया | प्रभाव | शोर | आनुपातिक भार | अधिकतम भार |
| पीजी42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 आर्कमिन | 96% | ≤40 डीबी | 12 एनएम | 18 एनएम |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 आर्कमिन | 92% | ≤40 डीबी | 20 एनएम | 30 एनएम | |
| पीजी57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 आर्कमिन | 96% | ≤45 डीबी | 20 एनएम | 30 एनएम |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 आर्कमिन | 92% | ≤45 डीबी | 40 एनएम | 60 एनएम |
बीएलडीसी मोटर की सामान्य विशिष्टता:
| वस्तु | विनिर्देश |
| घुमावदार प्रकार | सितारा |
| हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण |
| दस्ता समाप्त हो गया | 0.025 मिमी |
| रेडियल प्ले | 0.02mm＠450g |
| खेल का अंतिम चरण | 0.08 मिमी＠450 ग्राम |
| मैक्स रेडियल बल | 75N ＠ 20mm निकला हुआ किनारा बनाते हैं |
| अधिकतम अक्षीय बल | 15एन |
| इन्सुलेशन वर्ग | कक्षा बी |
| ढांकता हुआ ताकत | एक मिनट के लिए 500VDC |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन।, 500VDC |
JK57BLS मोटर की विशिष्टता:
| नमूना | ||||||
| विनिर्देश | इकाई | 57बीएलएस005 | 57बीएलएस01 | 57बीएलएस02 | 57बीएलएस03 | 57बीएलएस04 |
| चरण की संख्या | अवस्था | 3 | ||||
| खम्भों की संख्या | डंडे | 4 | ||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 36 | ||||
| मूल्याँकन की गति | आरपीएम | 4000 | ||||
| मूल्यांकन टोक़ | एनएम | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| वर्तमान मूल्यांकित | एम्प्स | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| मूल्यांकित शक्ति | डब्ल्यू | 23 | 46 | 92 | 138 | 184 |
| चोटी कंठी | एनएम | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| मौजूदा शिखर | एम्प्स | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| पीछे ईएमएफ | वी/केआरपीएम | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| टॉर्क कॉन्स्टेंट | एनएम/ए | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| रोटर जड़ता | जीसी㎡ | 30 | 75 | 119 | 173 | 230 |
| शारीरिक लम्बाई | मिमी | 37 | 47 | 67 | 87 | 107 |
| वज़न | किलोग्राम | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| सेंसर | हनीवेल | |||||
| इन्सुलेशन वर्ग | बी | |||||
| सुरक्षा का स्तर | IP30 | |||||
| भंडारण तापमान | -25 ~ + 70 ℃ | |||||
| परिचालन तापमान | -15 ~ + 50 ℃ | |||||
| कार्य आर्द्रता | ≤85% आरएच | |||||
| काम का माहौल | आउटडोर (कोई सीधी धूप नहीं), कोई संक्षारक गैस नहीं, कोई ज्वलनशील गैस नहीं, कोई तेल धुंध नहीं, कोई धूल नहीं | |||||
| ऊंचाई | 1000 मीटर या उससे कम |
|||||
अक्सर प्रश्न पूछें:
प्रश्न: आपके मुख्य उत्पाद क्या हैं?
ए: हम वर्तमान में ब्रश डीसी मोटर, ब्रश डीसी गियर मोटर, ग्रहीय डीसी गियर मोटर, ब्रशलेस डीसी मोटर, स्टेपर मोटर, एसी मोटर और उच्च परिशुद्धता ग्रहीय गियरबॉक्स का उत्पादन करते हैं।आप हमारी वेबसाइट पर उपरोक्त मोटर्स के विनिर्देशों को देख सकते हैं और आप हमें अपने विनिर्देशों के अनुसार आवश्यक मोटरों की सिफारिश करने के लिए ईमेल कर सकते हैं।
प्रश्न: सही मोटर कैसे चुनें?
ए: यदि आपके पास हमें दिखाने के लिए मोटर के चित्र या चित्र हैं, या यदि आपके पास वोल्टेज, गति, टोक़, मोटर आकार, मोटर कामकाजी मोड, आवश्यक जीवन और शोर स्तर जैसे विस्तृत विनिर्देश हैं, तो कृपया बेझिझक हमें बताएं। कि हम आपकी आवश्यकताओं के अनुसार एक उपयुक्त मोटर की सिफारिश कर सकते हैं।
प्रश्न: क्या आपके पास अपने मानक मोटर्स के लिए कस्टम सेवा है?
ए: हां, हम वोल्टेज, गति, टोक़ और शाफ्ट आकार / आकार के लिए आपकी आवश्यकताओं के अनुसार अनुकूलित कर सकते हैं।यदि आपको टर्मिनलों में अतिरिक्त तारों/केबलों को सोल्डर करने की आवश्यकता है या कनेक्टर्स, कैपेसिटर या ईएमसी जोड़ने की आवश्यकता है, तो हम निर्माण भी कर सकते हैं।
प्रश्न: क्या आपके पास एक अलग मोटर डिज़ाइन सेवा है?
ए: हां, हम ग्राहक के लिए मोटर को अलग से डिजाइन करना चाहते हैं, लेकिन कुछ विकास लागत और डिजाइन लागतें हो सकती हैं।
क्यू: अपने प्रसव के समय क्या है?
ए: सामान्यतया, हमारे नियमित मानक उत्पादों के लिए 15-30 दिन लगते हैं और हमारे कस्टम उत्पादों के लिए अधिक समय लगता है।लेकिन हम प्रसव के समय के बारे में बहुत लचीले हैं, जो विशिष्ट आदेश पर निर्भर करेगा।
