उत्पाद विवरण:
|
| अधिकतम रेटेड टोक़: | 100 एनएम | काम करने की नमी: | ≤85% आरएच |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क (एनएम): | 16 | टॉर्कः: | 2.4-120Kgf.cm |
| गति (आरपीएम): | 1.6-1620RPM | निरंतर वर्तमान (ए): | 0.01-1ए |
| हाई लाइट: | 86 मिमी ब्रशलेस डीसी गियर मोटर,3000rpm ब्रशलेस डीसी गियर मोटर,Nema34 ब्रशलेस गियर मोटर |
||

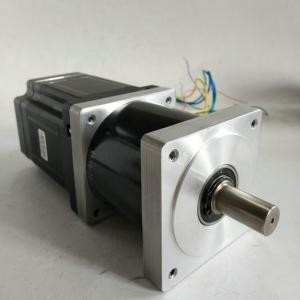

Nema 34 86mm डायमीटर 3000rpm ब्रशलेस DC गियर मोटर 48v 500w
बीएलडीसी मोटर्स के लाभ:
स्टेटर पर तीन कॉइल वाली बीएलडीसी मोटर में इन कॉइल से छह विद्युत तार (प्रत्येक कॉइल में दो) होंगे।अधिकांश कार्यान्वयन में इनमें से तीन तार आंतरिक रूप से जुड़े होंगे, शेष तीन तार मोटर बॉडी से फैले होंगे (पहले वर्णित ब्रश्ड मोटर से फैले दो तारों के विपरीत)।BLDC मोटर केस में वायरिंग केवल पावर सेल के धनात्मक और ऋणात्मक टर्मिनलों को जोड़ने से कहीं अधिक जटिल है;हम इस श्रृंखला के दूसरे सत्र में इन मोटरों के काम करने के तरीके पर और अधिक बारीकी से देखेंगे।नीचे, हम BLDC मोटर्स के फायदों को देखते हुए निष्कर्ष निकालते हैं।
एक बड़ा फायदा दक्षता है, क्योंकि ये मोटर अधिकतम घूर्णी बल (टोक़) पर लगातार नियंत्रण कर सकते हैं।ब्रश्ड मोटर्स, इसके विपरीत, रोटेशन में केवल कुछ निश्चित बिंदुओं पर अधिकतम टोक़ तक पहुंचते हैं।ब्रश वाली मोटर को ब्रशलेस मॉडल के समान टॉर्क देने के लिए, उसे बड़े मैग्नेट का उपयोग करने की आवश्यकता होगी।यही कारण है कि छोटी बीएलडीसी मोटरें भी काफी शक्ति प्रदान कर सकती हैं।
दूसरा बड़ा लाभ - पहले से संबंधित - नियंत्रणीयता है।बीएलडीसी मोटर्स को प्रतिक्रिया तंत्र का उपयोग करके नियंत्रित किया जा सकता है, वांछित टोक़ और रोटेशन की गति को सटीक रूप से वितरित करने के लिए।सटीक नियंत्रण बदले में ऊर्जा की खपत और गर्मी उत्पादन को कम करता है, और - ऐसे मामलों में जहां मोटर बैटरी संचालित होती हैं - बैटरी जीवन को लंबा करती हैं।
बीएलडीसी मोटर्स ब्रश की कमी के कारण उच्च स्थायित्व और कम बिजली का शोर उत्पन्न करती हैं।ब्रश्ड मोटर्स के साथ, ब्रश और कम्यूटेटर लगातार चलने वाले संपर्क के परिणामस्वरूप खराब हो जाते हैं, और जहां संपर्क किया जाता है वहां चिंगारी भी उत्पन्न होती है।विद्युत शोर, विशेष रूप से, मजबूत स्पार्क्स का परिणाम है जो उन क्षेत्रों में होते हैं जहां ब्रश कम्यूटेटर में अंतराल से गुजरते हैं।यही कारण है कि BLDC मोटर्स को अक्सर उन अनुप्रयोगों में बेहतर माना जाता है जहां बिजली के शोर से बचना महत्वपूर्ण होता है।
ब्रशलेस डीसी मोटर के चयन में संदर्भित किए जाने वाले मुख्य पैरामीटर इस प्रकार हैं:
।अधिकतम बलाघूर्ण: यह भार बल आघूर्ण, जड़त्व आघूर्ण और घर्षण को जोड़कर प्राप्त किया जा सकता है।इसके अलावा, अतिरिक्त कारक जैसे वायु अंतर वायु प्रतिरोध अधिकतम टोक़ को प्रभावित करते हैं।
वर्ग मापांक टोक़: लगभग कई कारकों द्वारा निर्धारित व्यावहारिक अनुप्रयोग के लिए आवश्यक निरंतर आउटपुट टोक़ के रूप में माना जा सकता है: अधिकतम टोक़, भार टोक़, जड़ता का क्षण, त्वरण, मंदी और चलने का समय, आदि।
गति: यह आवश्यक गति है, जिसे मोटर की गति समलम्बाकार वक्र के अनुसार निर्धारित किया जा सकता है, आमतौर पर गणना में 10% मार्जिन छोड़ा जाना चाहिए।
86 मिमी ब्रशलेस डीसी मोटर:
| मॉडल FL86BLS71-48V-30220B-3 | ||||||
| विनिर्देश | इकाई | 86बीएलएस58 | 86बीएलएस71 | 86बीएलएस84 | 86बीएलएस98 | 86बीएलएस125 |
| चरण की संख्या | अवस्था | 3 | ||||
| खम्भों की संख्या | डंडे | 8 | ||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 48 | ||||
| मूल्याँकन की गति | आरपीएम | 3000 | ||||
| मूल्यांकन टोक़ | एनएम | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| वर्तमान मूल्यांकित | एम्प्स | 3 | 6.3 | 9 | 11.5 | 18 |
| मूल्यांकित शक्ति | डब्ल्यू | 110 | 220 | 330 | 440 | 660 |
| चोटी कंठी | एनएम | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| मौजूदा शिखर | एम्प्स | 9 | 19 | 27 | 35 | 54 |
| पीछे ईएमएफ | वी/केआरपीएम | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| टॉर्क कॉन्स्टेंट | एनएम/ए | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| रोटर जड़ता | जीसी㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| शारीरिक लम्बाई | मिमी | 71 | 84.5 | 98 | 111.5 | 138.5 |
| वज़न | किलोग्राम | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| सेंसर | हनीवेल | |||||
| इन्सुलेशन वर्ग | बी | |||||
| सुरक्षा का स्तर | IP30 | |||||
| भंडारण तापमान | -25 ~ + 70 ℃ | |||||
| परिचालन तापमान | -15 ~ + 50 ℃ | |||||
| कार्य आर्द्रता | ≤85% आरएच | |||||
| काम का माहौल | आउटडोर (कोई सीधी धूप नहीं), कोई संक्षारक गैस नहीं, कोई ज्वलनशील गैस नहीं, कोई तेल धुंध नहीं, कोई धूल नहीं | |||||
| ऊंचाई | 1000 मी. या उससे कम | |||||
गियरबॉक्स विद्युत विशिष्टता:
| न्यूनन का अनुपात | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| गियरट्रेन की संख्या | 1 | 3 | |||||||
| संचरण दक्षता | 91% | 82% | |||||||
| मूल्यांकन टोक़ | 50 एनएम | 80 एनएम | |||||||
| मैक्स रेटेड टॉर्क | 100 एनएम | 160 एनएम | |||||||
| एल 2 लंबाई (मिमी) | 75 | 90 |
|||||||
JK57BLS मोटर की विशिष्टता:
| नमूना | ||||||
| विनिर्देश | इकाई | 57बीएलएस005 | 57बीएलएस01 | 57बीएलएस02 | 57बीएलएस03 | 57बीएलएस04 |
| चरण की संख्या | अवस्था | 3 | ||||
| खम्भों की संख्या | डंडे | 4 | ||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 36 | ||||
| मूल्याँकन की गति | आरपीएम | 4000 | ||||
| मूल्यांकन टोक़ | एनएम | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| वर्तमान मूल्यांकित | एम्प्स | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| मूल्यांकित शक्ति | डब्ल्यू | 23 | 46 | 92 | 138 | 184 |
| चोटी कंठी | एनएम | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| मौजूदा शिखर | एम्प्स | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| पीछे ईएमएफ | वी/केआरपीएम | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| टॉर्क कॉन्स्टेंट | एनएम/ए | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| रोटर जड़ता | जीसी㎡ | 30 | 75 | 119 | 173 | 230 |
| शारीरिक लम्बाई | मिमी | 37 | 47 | 67 | 87 | 107 |
| वज़न | किलोग्राम | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| सेंसर | हनीवेल | |||||
| इन्सुलेशन वर्ग | बी | |||||
| सुरक्षा का स्तर | IP30 | |||||
| भंडारण तापमान | -25 ~ + 70 ℃ | |||||
| परिचालन तापमान | -15 ~ + 50 ℃ | |||||
| कार्य आर्द्रता | ≤85% आरएच | |||||
| काम का माहौल | आउटडोर (कोई सीधी धूप नहीं), कोई संक्षारक गैस नहीं, कोई ज्वलनशील गैस नहीं, कोई तेल धुंध नहीं, कोई धूल नहीं | |||||
| ऊंचाई | 1000 मीटर या उससे कम |
|||||
अक्सर प्रश्न पूछें:
प्रश्न: आपके मुख्य उत्पाद क्या हैं?
ए: हम वर्तमान में ब्रश डीसी मोटर, ब्रश डीसी गियर मोटर, ग्रहीय डीसी गियर मोटर, ब्रशलेस डीसी मोटर, स्टेपर मोटर, एसी मोटर और उच्च परिशुद्धता ग्रहीय गियरबॉक्स का उत्पादन करते हैं।आप हमारी वेबसाइट पर उपरोक्त मोटर्स के विनिर्देशों को देख सकते हैं और आप हमें अपने विनिर्देशों के अनुसार आवश्यक मोटरों की सिफारिश करने के लिए ईमेल कर सकते हैं।
प्रश्न: सही मोटर कैसे चुनें?
ए: यदि आपके पास हमें दिखाने के लिए मोटर के चित्र या चित्र हैं, या यदि आपके पास वोल्टेज, गति, टोक़, मोटर आकार, मोटर कामकाजी मोड, आवश्यक जीवन और शोर स्तर जैसे विस्तृत विनिर्देश हैं, तो कृपया बेझिझक हमें बताएं। कि हम आपकी आवश्यकताओं के अनुसार एक उपयुक्त मोटर की सिफारिश कर सकते हैं।
प्रश्न: क्या आपके पास अपने मानक मोटर्स के लिए कस्टम सेवा है?
ए: हां, हम वोल्टेज, गति, टोक़ और शाफ्ट आकार / आकार के लिए आपकी आवश्यकताओं के अनुसार अनुकूलित कर सकते हैं।यदि आपको टर्मिनलों में अतिरिक्त तारों/केबलों को सोल्डर करने की आवश्यकता है या कनेक्टर्स, कैपेसिटर या ईएमसी जोड़ने की आवश्यकता है, तो हम निर्माण भी कर सकते हैं।
प्रश्न: क्या आपके पास एक अलग मोटर डिज़ाइन सेवा है?
ए: हां, हम ग्राहक के लिए मोटर को अलग से डिजाइन करना चाहते हैं, लेकिन कुछ विकास लागत और डिजाइन लागतें हो सकती हैं।
क्यू: अपने प्रसव के समय क्या है?
ए: सामान्यतया, हमारे नियमित मानक उत्पादों के लिए 15-30 दिन लगते हैं और हमारे कस्टम उत्पादों के लिए अधिक समय लगता है।लेकिन हम प्रसव के समय के बारे में बहुत लचीले हैं, जो विशिष्ट आदेश पर निर्भर करेगा।
