उत्पाद विवरण:
|
| दोहराया सटीकता (मिमी): | 0.005 | एक्स, वाई माप सटीकता (माइक्रोन): | 3.0+एल/200 |
|---|---|---|---|
| रैखिक स्केल संकल्प: | 0.5μm | जेड-अक्ष यात्रा (मिमी): | 150 (300 मिमी के लिए अनुकूलित किया जा सकता है) |
| सॉफ़्टवेयर: | स्व विकसित मापने सॉफ्टवेयर | गारंटी: | 1 साल |
| हाई लाइट: | एफपीसी गियर मापने की मशीन,सीएनसी गियर मापने की मशीन,0.005 मिमी सटीकता दृष्टि मापन प्रणाली |
||

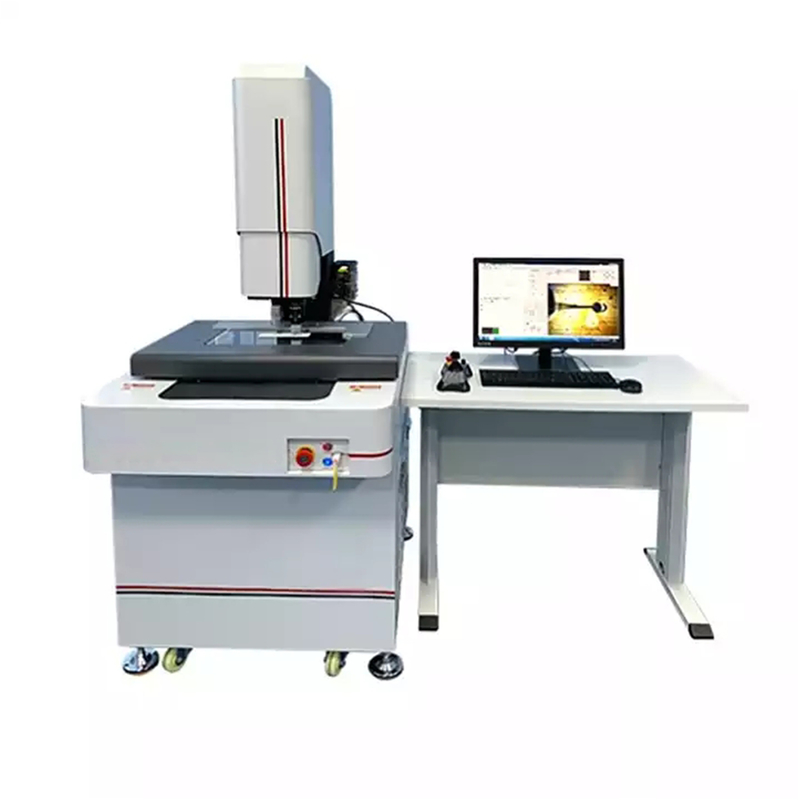

मल्टीफंक्शनल विजन सिस्टम ऑप्टिकल उपकरण वीडियो सीएनसी गियर मापने की मशीन
उत्पाद का परिचय:
छवि मापने वाला उपकरण बिंदुओं, रेखाओं, मंडलियों और अन्य तत्वों को सटीक रूप से माप सकता है, और इसमें एक शक्तिशाली रिपोर्ट आउटपुट फ़ंक्शन होता है, जो विशेष रूप से बड़ी मात्रा में उत्पादों की एक विस्तृत श्रृंखला को मापने के लिए उपयुक्त है।
व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, मोल्ड्स, इंजेक्शन मोल्डिंग, हार्डवेयर, रबर, कम वोल्टेज वाले विद्युत उपकरण, चुंबकीय सामग्री, सटीक हार्डवेयर, सटीक मुद्रांकन, कनेक्टर्स, कनेक्टर, टर्मिनल, मोबाइल फोन, घरेलू उपकरण, कंप्यूटर (कंप्यूटर), लिक्विड क्रिस्टल में उपयोग किया जाता है। टीवी (एलसीडी), प्रिंटिंग सर्किट बोर्ड (सर्किट बोर्ड, पीसीबी), ऑटोमोबाइल, चिकित्सा उपकरण, घड़ियां, उपकरण और अन्य उद्योग।
माप वस्तु:
LCD, FPC, PCB, सर्किट बोर्ड, स्क्रू, स्प्रिंग, घड़ियां, घड़ियां, मीटर, कनेक्टर्स (कनेक्टर्स, टर्मिनल्स), गियर्स, कैम्स, थ्रेड्स, रेडियस टेम्प्लेट्स, थ्रेड टेम्प्लेट्स, वायर्स और केबल्स, टूल्स, बियरिंग्स, हार्डवेयर, स्टैम्पिंग पार्ट्स , स्क्रीन, टेस्ट स्क्रीन, सीमेंट स्क्रीन, मेश पैनल (स्टील मेश, एसएमटी टेम्प्लेट), आदि।
मापने वाला तत्व:
लंबाई, चौड़ाई, ऊंचाई, छेद की दूरी, रिक्ति, पिन रिक्ति, मोटाई, चाप, व्यास, त्रिज्या, नाली, कोण, आर कोण, आदि।
छवि मापने के उपकरण शरीर और अनुप्रयोग विशेषताएं:
1. स्थिर और तेज़ गति प्राप्त करने के लिए मोबाइल डिवाइस ट्रांसमिशन डिज़ाइन के माध्यम से टूट जाता है।
2. स्तंभ और आधार उच्च परिशुद्धता ग्रेनाइट संरचना से बने होते हैं, जो स्थिर और विश्वसनीय होते हैं।
3. विभिन्न माप आवश्यकताओं को पूरा करने के लिए SBK-E मल्टी-फंक्शन माप सॉफ्टवेयर से लैस।
4. त्वरित पहचान के लिए डीएक्सएफ फाइलें आयात की जा सकती हैं।
5. मापन डेटा को वर्ड, एक्सेल और ऑटोकैड में आयात किया जा सकता है।
6. ग्राफिकल आउटपुट फ़ंक्शन, आउटपुट परीक्षण परिणामों के लिए आसान।
7. मशीन सटीकता और सेवा जीवन सुनिश्चित करने के लिए XY अक्ष सटीक क्रॉस रोलर गाइड।
8. Z- अक्ष स्थिर Z- अक्ष फ़ोकस सुनिश्चित करने और द्वितीयक फ़ोकस और छवि माप सटीकता को हल करने के लिए सिल्वर लीनियर गाइड रेल को अपनाता है।
9. उत्पादों की उच्च परिभाषा माप के लिए उच्च-परिभाषा लेंस और उच्च-रिज़ॉल्यूशन सीसीडी।
10. उद्योग के उन्नत कार्ड स्थिति लेंस, आवर्धन स्विचिंग को प्राप्त करना आसान है।
विशेष विवरण:
| नमूना | जीएसकेए-1510 मैनुअल | जीएसकेए-2010 मैनुअल | जीएसकेए-3020मैनुअल | जीएसकेए- 4030 मैनुअल |
| मुख्य आकार | 700 * 560 * 850 मिमी | 700 * 560 * 850 मिमी | 850 * 600 * 900 मिमी | 970*670*940mm |
| धातु मंच का आकार | 345 * 250 मिमी | 345 * 250 मिमी | 450 * 350 मिमी | 650 * 350 मिमी |
| ग्लास प्लेटफॉर्म का आकार | 220 * 150 मिमी | 220 * 150 मिमी | 340 * 240 मिमी | 480 * 370 मिमी |
| वास्तविक आवेग स्ट्रोक | 150*100*120mm | 200*100*130mm | 300 * 200 * 150 मिमी | 400 * 300 * 150 मिमी |
| वज़न | 130 किग्रा | 140 किग्रा | 200 किलो | 250 किलो |
| मशीन तल | 00 स्तर ग्रेनाइट | |||
| रैखिक सटीकता | (3+एल/75) माइक्रोमीटर | |||
| भूतल प्रकाश | एलईडी रिंग फॉर्म सुपर ब्राइट कोल्ड लाइट सोर्स (ल्यूमिनेंस एडजस्टेबल) | |||
| रूपरेखा चमक रही है | एलईडी सुपर उज्ज्वल गोलाई प्रकाश (ल्यूमिनेंस समायोज्य) | |||
| गणना करें, फ़ंक्शन की गणना करें | REICA 2.5D सटीक माप प्रणाली सॉफ्टवेयर | |||
| विश्लेषण बल | 0.001 मिमी | |||
| सटीकता दोहराएं | 0.002 मिमी | |||
| सीसीडी | Sonychip1/3 रंग सीसीडी | |||
| ऐपिस | 0.5X (1X, 2x चुन सकते हैं) | |||
| वस्तु कांच | 0.7X~4.5X प्रवर्धन कारक 20X~120X | |||
| बिजली की आपूर्ति | AC90~264V 50/60Hz | |||
| भार | 30 किलो | |||
प्रस्तावित तालिका: लोड करने की क्षमता≥350KG;आयाम (एल * डब्ल्यू * एच): 1000 × 600 × 500 (मिमी)
हमारी सेवाएं:
हमारे ग्राहकों को प्रीमियम गुणवत्ता वाले उत्पादों और संतोषजनक सेवाओं की पेशकश करने के लिए प्रतिबद्ध है।हम बिक्री के बाद की सेवा को उस महत्व के साथ देखते हैं जिसकी वह हकदार है।
यदि आप किसी समस्या का सामना कर रहे हैं, तो हमारे उत्पाद ज्ञान और सामूहिक अनुभव को आपकी असुविधा को कम करने दें।
हम आपको स्टार्ट-अप समर्थन, मापन सेवाएं, रखरखाव, मरम्मत, उन्नयन और रेट्रोफिट प्रदान करते हैं।आप हम पर विश्वास कर सकते हैं।
हम निरंतर तकनीकी सहायता और सेवाएं प्रदान करने के लिए खुद को समर्पित करते हैं, जिसमें निम्नलिखित शामिल हैं लेकिन इन तक सीमित नहीं है:
1. प्रक्रिया नियंत्रण और वृद्धि।
2. मशीनरी प्रशिक्षण और उन्नयन।
3. मशीनरी, मेट्रोलॉजी, बिक्री और सेवाएं।
4. विशेषज्ञ रखरखाव मरम्मत, और नवीनीकरण।
5. परामर्श और सलाहकार सेवाएं।
6. ऑनलाइन तकनीकी सहायता।
7. दुनिया भर में हमारे वितरकों द्वारा ऑनसाइट प्रशिक्षण और बिक्री के बाद सेवा।
हमारी सहायता सेवाएं मुख्य रूप से प्रोफाइल प्रोजेक्टर, वीडियो मेजरिंग सिस्टम (वीएमएस), कोऑर्डिनेट मेजरिंग सिस्टम (सीएमएस), टूल प्रीसेटर, व्हाइट लाइट इंटरफेरोमीटर, हाइट मेजरिंग इंस्ट्रूमेंट, लीनियर स्केल, डिजिटल रीडआउट, आईसी, मेजरिंग सॉफ्टवेयर पर हैं।
