उत्पाद विवरण:
|

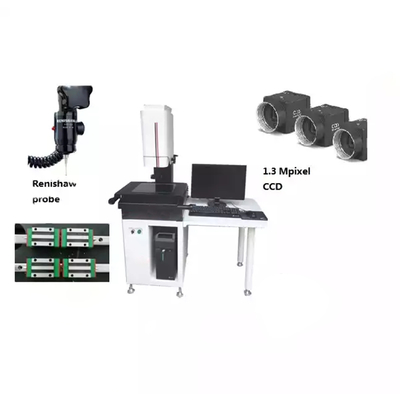

| ऑप्टिकल आवर्धन: | 0.7-4.5X | वैकल्पिक जांच: | रेनिशा एमसीपी जांच |
|---|---|---|---|
| रैखिक स्केल संकल्प: | 0.5μm | जेड-अक्ष यात्रा (मिमी): | 150 (300 मिमी के लिए अनुकूलित किया जा सकता है) |
| सॉफ़्टवेयर: | स्व विकसित मापने सॉफ्टवेयर | गारंटी: | 1 साल |
| हाई लाइट: | 60 हर्ट्ज विजन मापने प्रणाली,0.7 एक्स विजन मापने प्रणाली,4.5 एक्स ऑप्टिकल माप उपकरण |
||

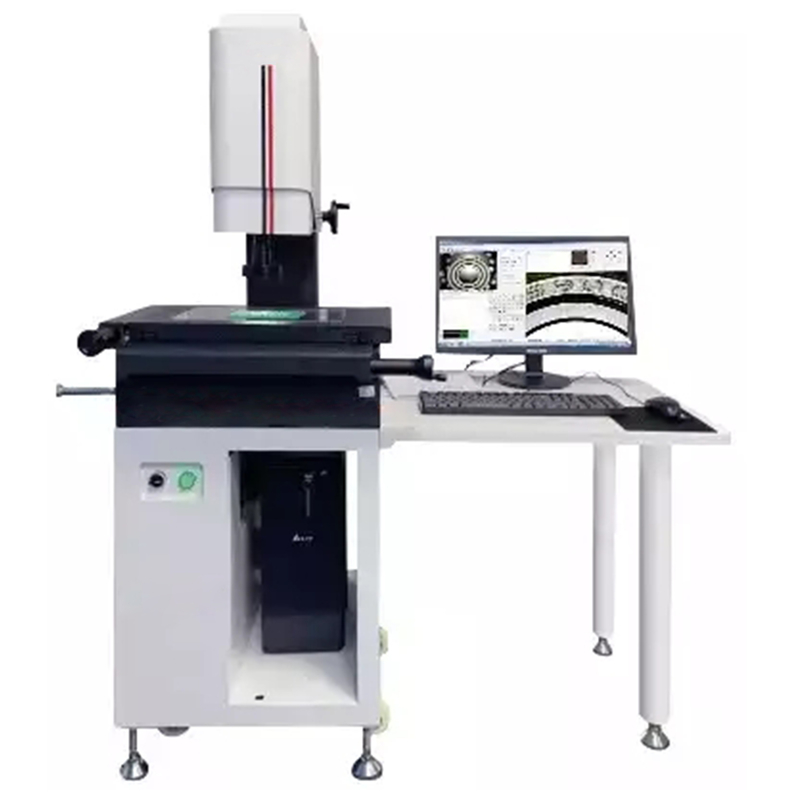

दो आयामी तीन आयामी दृष्टि मापने प्रणाली ऑप्टिकल माप उपकरण
का सिद्धांत:
मैनुअल छवि मापने के उपकरण को कंप्यूटर में छवि इनपुट करने के लिए सीसीडी औद्योगिक कैमरा डिवाइस के माध्यम से मापी गई वस्तु को आवर्धित करने के लिए जूम ऑब्जेक्टिव लेंस का उपयोग करना है, मापी गई वस्तु की प्रवर्धित छवि गैर-संपर्क के लिए माप सॉफ्टवेयर को प्रेषित की जाती है, विभिन्न जटिल वर्कपीस ज्यामिति माप का कुशल पता लगाना।
उत्पाद की विशेषताएँ:
स्वचालित छवि मापने के उपकरण की तुलना में, स्वचालित छवि मापने वाले उपकरण के तीन अक्ष मोटर द्वारा संचालित होते हैं, जो स्वत: माप का एहसास कर सकते हैं।ऑपरेटर मैनुअल नियंत्रण माप द्वारा मैनुअल छवि माप उपकरण तीन अक्ष।नुकसान यह है कि माप की गति धीमी है, बार-बार माप की सटीकता खराब है;लाभ कम लागत, प्रोग्रामिंग के बिना संचालन, एकल उत्पाद का परीक्षण करने के लिए अधिक सुविधाजनक हैं।स्वत: नियंत्रण प्रौद्योगिकी के विकास के साथ, मैनुअल छवि मापने के उपकरण को स्वचालित छवि मापने वाले उपकरण द्वारा बदल दिया गया है।
उपयोग:
यह मुद्रांकन भागों, प्लास्टिक के हिस्सों, पतली फिल्म, विकृत करने में आसान, क्षति के लिए आसान और वर्कपीस के छोटे आकार, जैसे रबर, प्लास्टिक, हार्डवेयर, घड़ियां, प्रकाश उद्योग और अन्य उद्योगों के गैर-संपर्क माप के लिए उपयुक्त है।
विशेष विवरण:
| नमूना | जीएसकेए-1510 मैनुअल | जीएसकेए-2010 मैनुअल | जीएसकेए-3020मैनुअल | जीएसकेए- 4030 मैनुअल |
| मुख्य आकार | 700 * 560 * 850 मिमी | 700 * 560 * 850 मिमी | 850 * 600 * 900 मिमी | 970*670*940mm |
| धातु मंच का आकार | 345 * 250 मिमी | 345 * 250 मिमी | 450 * 350 मिमी | 650 * 350 मिमी |
| ग्लास प्लेटफॉर्म का आकार | 220 * 150 मिमी | 220 * 150 मिमी | 340 * 240 मिमी | 480 * 370 मिमी |
| वास्तविक आवेग स्ट्रोक | 150*100*120mm | 200*100*130mm | 300 * 200 * 150 मिमी | 400 * 300 * 150 मिमी |
| वज़न | 130 किग्रा | 140 किग्रा | 200 किलो | 250 किलो |
| मशीन तल | 00 स्तर ग्रेनाइट | |||
| रैखिक सटीकता | (3+एल/75) माइक्रोमीटर | |||
| भूतल प्रकाश | एलईडी रिंग फॉर्म सुपर ब्राइट कोल्ड लाइट सोर्स (ल्यूमिनेंस एडजस्टेबल) | |||
| रूपरेखा चमक रही है | एलईडी सुपर उज्ज्वल गोलाई प्रकाश (ल्यूमिनेंस समायोज्य) | |||
| गणना करें, फ़ंक्शन की गणना करें | REICA 2.5D सटीक माप प्रणाली सॉफ्टवेयर | |||
| विश्लेषण बल | 0.001 मिमी | |||
| सटीकता दोहराएं | 0.002 मिमी | |||
| सीसीडी | Sonychip1/3 रंग सीसीडी | |||
| ऐपिस | 0.5X (1X, 2x चुन सकते हैं) | |||
| वस्तु कांच | 0.7X~4.5X प्रवर्धन कारक 20X~120X | |||
| बिजली की आपूर्ति | AC90~264V 50/60Hz | |||
| भार | 30 किलो | |||
प्रस्तावित तालिका: लोड करने की क्षमता≥350KG;आयाम (एल * डब्ल्यू * एच): 1000 × 600 × 500 (मिमी)
हमारी सेवाएं:
हमारे ग्राहकों को प्रीमियम गुणवत्ता वाले उत्पादों और संतोषजनक सेवाओं की पेशकश करने के लिए प्रतिबद्ध है।हम बिक्री के बाद की सेवा को उस महत्व के साथ देखते हैं जिसकी वह हकदार है।
यदि आप किसी समस्या का सामना कर रहे हैं, तो हमारे उत्पाद ज्ञान और सामूहिक अनुभव को आपकी असुविधा को कम करने दें।
हम आपको स्टार्ट-अप समर्थन, मापन सेवाएं, रखरखाव, मरम्मत, उन्नयन और रेट्रोफिट प्रदान करते हैं।आप हम पर विश्वास कर सकते हैं।
हम निरंतर तकनीकी सहायता और सेवाएं प्रदान करने के लिए खुद को समर्पित करते हैं, जिसमें निम्नलिखित शामिल हैं लेकिन इन तक सीमित नहीं है:
1. प्रक्रिया नियंत्रण और वृद्धि।
2. मशीनरी प्रशिक्षण और उन्नयन।
3. मशीनरी, मेट्रोलॉजी, बिक्री और सेवाएं।
4. विशेषज्ञ रखरखाव मरम्मत, और नवीनीकरण।
5. परामर्श और सलाहकार सेवाएं।
6. ऑनलाइन तकनीकी सहायता।
7. दुनिया भर में हमारे वितरकों द्वारा ऑनसाइट प्रशिक्षण और बिक्री के बाद सेवा।
हमारी सहायता सेवाएं मुख्य रूप से प्रोफाइल प्रोजेक्टर, वीडियो मेजरिंग सिस्टम (वीएमएस), कोऑर्डिनेट मेजरिंग सिस्टम (सीएमएस), टूल प्रीसेटर, व्हाइट लाइट इंटरफेरोमीटर, हाइट मेजरिंग इंस्ट्रूमेंट, लीनियर स्केल, डिजिटल रीडआउट, आईसी, मेजरिंग सॉफ्टवेयर पर हैं।
