उत्पाद विवरण:
|
| ज़ूम लेंस: | ज़ूम लेंस 0.7-4.5X (समाक्षीय प्रकाश वैकल्पिक) | छवि आवर्धन अनुपात: | 30-230X |
|---|---|---|---|
| काम करने की दूरी: | 82 मिमी | संकल्प: | 0.0001 मिमी |
| repeatability: | 1.5 उम | गारंटी: | 1 साल |
| हाई लाइट: | मुद्रांकन दृश्य मापने की मशीन,0.7x दृश्य मापने की मशीन,4.5X दृश्य मापने की मशीन |
||

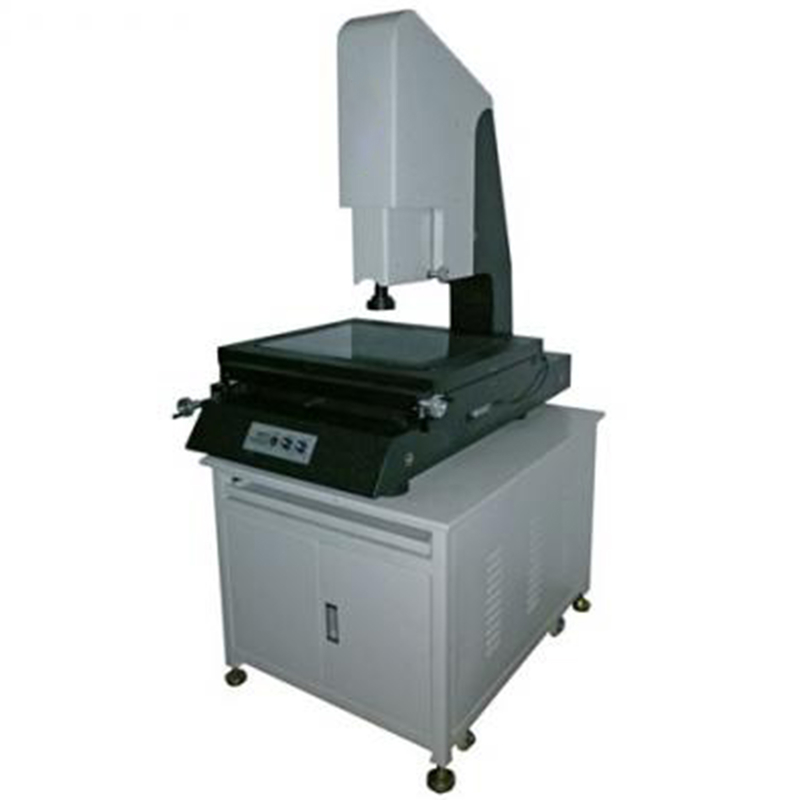

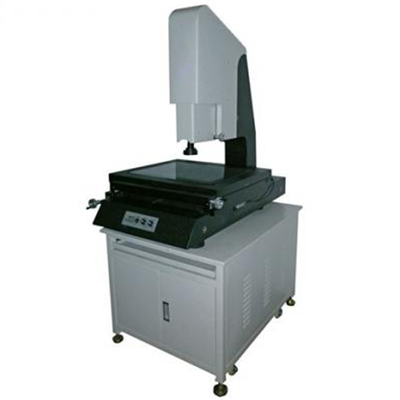

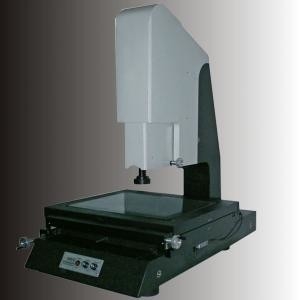

सेमी-ऑटोमैटिक मैनुअल 2-डी विज़ुअल मेजरिंग मशीन ज़ूम लेंस 0.7-4.5X
दृष्टि मापने की मशीन का सामान्य परिचय:
●यह दृष्टि मापने की मशीन उन्नत लंबाई मापने वाला उपकरण है जो सटीक यांत्रिकी, ऑप्टिक प्रौद्योगिकी, इलेक्ट्रॉनिक प्रौद्योगिकी आदि जैसी तकनीकों को एकीकृत करता है।
● यह दृष्टि मापने की प्रणाली उत्पादों धातु, इलेक्ट्रॉनिक्स, मोल्डिंग, पीसीबी, प्रेसिंग पीस, कनेक्टर, के लिए डिज़ाइन, निर्मित और व्यापक रूप से लागू की गई है।
मशीनरी, मीटर, घड़ी, सेल फोन, एलसीडी, एलईडी, प्रकाश उद्योग और विश्वविद्यालय, कॉलेज, अनुसंधान संस्थान जैसे उपयोगकर्ता।
समोच्च आकार, उपकरणों की सतह के आकार, भागों, नमूना प्लेट, प्रेसिंग पीस, कैम, स्क्रू, गियर, प्रोफाइल कटर, टैपिंग, मोल्डिंग, सेल फोन भागों जैसे घटकों के संबंध में विभिन्न जटिल और अनियमित भागों को मापने में उच्च दक्षता वाली यह दृष्टि मशीन .
● यह दृष्टि प्रणाली मुख्य रूप से 2डी और 3डी छवि मापने के उद्देश्यों के लिए अच्छे प्रदर्शन के साथ लागू होती है ताकि डिजाइन किए गए लक्ष्य के साथ वास्तविक माप निष्कर्षों से तुलना खोज प्राप्त की जा सके और मापने, निरीक्षण करने, कैलिब्रेट करने के साथ-साथ रिवर्स इंजीनियरिंग करने के उद्देश्यों को महसूस किया जा सके।
दृष्टि मापने की मशीन औद्योगिक अनुप्रयोग:
यह 2डी विजन मापन प्रणाली उद्योगों और उत्पादों के लिए व्यापक रूप से नीचे दी गई है:
एलसीडी, एलईडी, पीसीबी, मुद्रांकन, इलेक्ट्रॉनिक्स, कनेक्टर, मोल्डिंग, हार्डवेयर, घड़ी आदि।
फ़ीचर और प्रदर्शन:
1. अत्यधिक कठोर केस स्तंभ के साथ उच्च सटीक संगमरमर का आधार पेश किया गया है और पूरे 2डी विजन मापने की मशीन के लिए एक बहुत ही स्थिर कार्य बेंच प्रदान किया गया है;
2. गति प्रणाली उच्च रैखिकता के साथ सटीक वी स्लाइडर रेल को अपना रही है जो उच्चतम परीक्षण सटीकता प्राप्त कर सकती है;
3. रंग औद्योगिक मानक 600TVA सीसीडी कैमरा यहां उच्च आवश्यकता के उत्तर देने के लिए सुसज्जित है;
4. प्रोग्रामेबल 3-लूप 8-ज़ोन एलईडी सरफेस कूल लाइट सोर्स, डायरेक्ट-एक्सिस रिम लाइट (कोएक्सियल लाइट वैकल्पिक);
5. उच्च सटीक ऑप्टिकल स्केल इसकी सटीकता से 0.001 मिमी तक सुसज्जित है;
6. स्वतंत्र रूप से विकसित मापने वाला सॉफ्टवेयर मैन्युअल रूप से एक आसान प्रोग्रामिंग विधि प्राप्त कर सकता है;
दृष्टि मापने मशीन तकनीकी पैरामीटर:
| नमूना | जीएसकेए-2010 | जीएसकेए-3020 | जीएसकेए-4030 | ||
| मापने की यात्रा | |||||
| एक्स-अक्ष यात्रा | 200 मिमी | 300 मिमी | 400 मिमी | ||
| वाई-अक्ष यात्रा | 100 मिमी | 200 मिमी | 300 मिमी | ||
| जेड-अक्ष यात्रा (वैकल्पिक) | 150 मिमी | 150 मिमी | 150 मिमी | ||
| कार्य बेंच | |||||
| एल्यूमीनियम मिश्र धातु बेंच | 360 × 260 मिमी | 570 × 355 मिमी | 670 × 460 मिमी | ||
| कांच की बेंच | 260 × 160 मिमी | 354 × 254 मिमी | 459 × 359 मिमी | ||
| लोड बियरिंग | 30 किलो | 50 किलो | 50 किलो | ||
| दृष्टि और माप प्रणाली | |||||
| सीसीडी | 600TVA के साथ उच्च रिज़ॉल्यूशन वाला रंगीन कैमरा | ||||
| ज़ूम लेंस | ज़ूम लेंस 0.7-4.5X (समाक्षीय प्रकाश वैकल्पिक) | ||||
| छवि आवर्धन अनुपात | 30-230X | ||||
| काम करने की दूरी | 82 मिमी | ||||
| संकल्प | 0.0001 मिमी | ||||
| repeatability | 1.5 उम | ||||
| मापने की सटीकता (माइक्रोन) |
XY अक्ष ≦(3+L/200)um, जेड एक्सिस (दृष्टि मापने) ≦ (5 + एल / 200) उम |
||||
| कुल मिलाकर (मिमी) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| कुल वजन (कि. ग्रा।) | 160 किग्रा | 230 किग्रा | 320 किग्रा | ||
| रोशन प्रणाली | प्रोग्रामेबल 3-लूप 8-ज़ोन सरफेस लाइट और रिम लाइट | ||||
| पावर इनपुट | 220V ± 10% (एसी) 50 हर्ट्ज |
||||
ग्राहक सहायता सेवाएँ:
Ø स्थापना
Ø प्रशिक्षण (ग्राहक कर्मचारियों को प्रशिक्षण देना)
Ø अंशांकन
Ø निवारक रखरखाव
Ø प्रतिस्थापन भागों
Ø फोन या इंटरनेट के माध्यम से सहायता
Ø ऑन-साइट निदान और मरम्मत/ऑनलाइन निदान और मरम्मत
