उत्पाद विवरण:
|
| ज़ूम मल्टीपल (17 इंच स्क्रीन): | 20x-120x, 30x-225x | सीसीडी: | रंग, 1/3 इंच, 8000000 पीएक्स |
|---|---|---|---|
| काम करने की दूरी: | 82 मिमी | संकल्प: | 0.0001 मिमी |
| repeatability: | 1.5 उम | गारंटी: | 1 साल |
| हाई लाइट: | 120x वीडियो मापने की मशीन,225x वीडियो मापने की मशीन,सीएनसी दृष्टि मापने की मशीन |
||

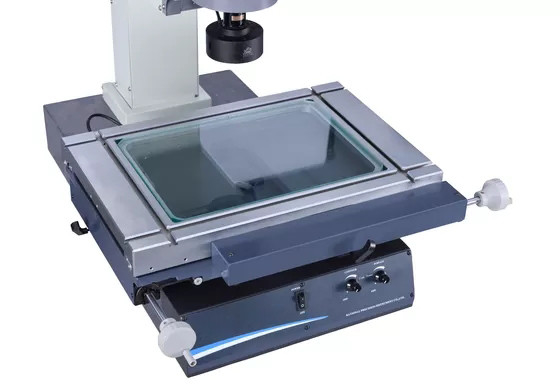

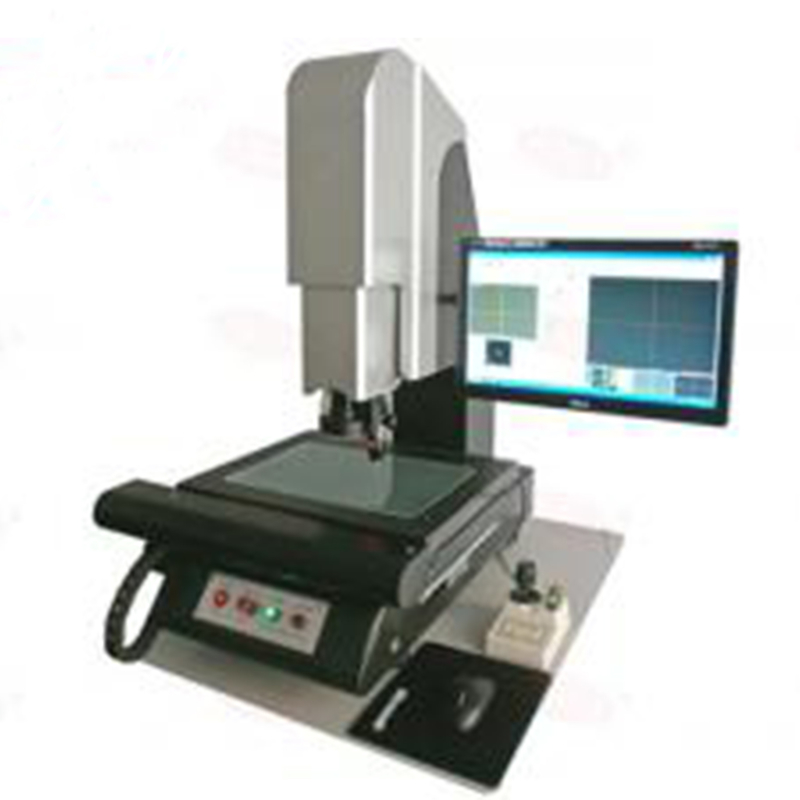

कंप्यूटर कंट्रोल लैब वीडियो मापने की मशीन, ऑप्टिकल सीएनसी विजन मापने की मशीन
वीडियो मापन मशीन के साथ आवेदन:
स्वचालित सीएमएम मापने की मशीन को ढलान, गोल, पर तीन आयामी काम करने के लिए डिज़ाइन किया गया है।खाई, स्तंभ, गेंद, आयाम, नरम
छिद्रों के साथ-साथ ज्यामितीय शर्तें जैसे कि बीच की दूरी तत्व और कोण।और इसका व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स में उपयोग किया जाता है,
मोबाइल फिटिंग, घरेलू उपकरण, कनेक्टर, मशीन फिटिंग, सटीक स्थिरता, प्लास्टिक, हार्डवेयर, कंप्यूटर के परिधीय क्षेत्र और इतने पर
और अन्य उद्योग।
फ़ीचर और प्रदर्शन:
1. अत्यधिक कठोर केस स्तंभ के साथ उच्च सटीक संगमरमर का आधार पेश किया गया है और पूरे 2डी विजन मापने की मशीन के लिए एक बहुत ही स्थिर कार्य बेंच प्रदान किया गया है;
2. गति प्रणाली उच्च रैखिकता के साथ सटीक वी स्लाइडर रेल को अपना रही है जो उच्चतम परीक्षण सटीकता प्राप्त कर सकती है;
3. रंग औद्योगिक मानक 600TVA सीसीडी कैमरा यहां उच्च आवश्यकता के उत्तर देने के लिए सुसज्जित है;
4. प्रोग्रामेबल 3-लूप 8-ज़ोन एलईडी सरफेस कूल लाइट सोर्स, डायरेक्ट-एक्सिस रिम लाइट (कोएक्सियल लाइट वैकल्पिक);
5. उच्च सटीक ऑप्टिकल स्केल इसकी सटीकता से 0.001 मिमी तक सुसज्जित है;
6. स्वतंत्र रूप से विकसित मापने वाला सॉफ्टवेयर मैन्युअल रूप से एक आसान प्रोग्रामिंग विधि प्राप्त कर सकता है;
दृष्टि मापने मशीन तकनीकी पैरामीटर:
| नमूना | जीएसकेए-2010 | जीएसकेए-3020 | जीएसकेए-4030 | ||
| मापने की यात्रा | |||||
| एक्स-अक्ष यात्रा | 200 मिमी | 300 मिमी | 400 मिमी | ||
| वाई-अक्ष यात्रा | 100 मिमी | 200 मिमी | 300 मिमी | ||
| जेड-अक्ष यात्रा (वैकल्पिक) | 150 मिमी | 150 मिमी | 150 मिमी | ||
| कार्य बेंच | |||||
| एल्यूमीनियम मिश्र धातु बेंच | 360 × 260 मिमी | 570 × 355 मिमी | 670 × 460 मिमी | ||
| कांच की बेंच | 260 × 160 मिमी | 354 × 254 मिमी | 459 × 359 मिमी | ||
| लोड बियरिंग | 30 किलो | 50 किलो | 50 किलो | ||
| दृष्टि और माप प्रणाली | |||||
| सीसीडी | 600TVA के साथ उच्च रिज़ॉल्यूशन वाला रंगीन कैमरा | ||||
| ज़ूम लेंस | ज़ूम लेंस 0.7-4.5X (समाक्षीय प्रकाश वैकल्पिक) | ||||
| छवि आवर्धन अनुपात | 30-230X | ||||
| काम करने की दूरी | 82 मिमी | ||||
| संकल्प | 0.0001 मिमी | ||||
| repeatability | 1.5 उम | ||||
| मापने की सटीकता (माइक्रोन) |
XY अक्ष ≦(3+L/200)um, जेड एक्सिस (दृष्टि मापने) ≦ (5 + एल / 200) उम |
||||
| कुल मिलाकर (मिमी) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| कुल वजन (कि. ग्रा।) | 160 किग्रा | 230 किग्रा | 320 किग्रा | ||
| रोशन प्रणाली | प्रोग्रामेबल 3-लूप 8-ज़ोन सरफेस लाइट और रिम लाइट | ||||
| पावर इनपुट | 220V ± 10% (एसी) 50 हर्ट्ज |
||||
ग्राहक सहायता सेवाएँ:
Ø स्थापना
Ø प्रशिक्षण (ग्राहक कर्मचारियों को प्रशिक्षण देना)
Ø अंशांकन
Ø निवारक रखरखाव
Ø प्रतिस्थापन भागों
Ø फोन या इंटरनेट के माध्यम से सहायता
Ø ऑन-साइट निदान और मरम्मत/ऑनलाइन निदान और मरम्मत
