मृदा रोड बेस के लिए OEM ओडीएम ओबीएम प्लेट लोड परीक्षक असर क्षमता परीक्षण

रोड बेस लोड टेस्ट डिवाइस प्लेट लोड टेस्ट / मृदा रोड बेस की असर क्षमता परीक्षण

1. प्रयोग करें:

K30 प्लेट लोड परीक्षक मिट्टी भरने और संघनन के बाद मोटे और महीन दाने वाली मिट्टी, सबग्रेड और बेस के गुणांक के परीक्षण के लिए उपयुक्त है, और इसका उपयोग समान नींव मिट्टी के विरूपण मापांक की गणना के लिए भी किया जा सकता है।

द्वितीय।मुख्य तकनीकी पैरामीटर:

1, लोड प्लेट व्यास: 300 मिमी

2. जैक लोडिंग एनर्जी रेंज: 0-6T

3. जैक स्ट्रोक: 160 मिमी

4, मापने पुल अवधि: 3000 मिमी

5. मैनुअल तेल पंप का रेटेड दबाव: 30Mpa

6, दबाव परीक्षण सीमा: 0--20 एमपीए

7, शिफ्ट टेस्ट रेंज: 0-10 मिमी

8, 10 यांत्रिक तेल का उपयोग, 0 ℃ - 45 ℃ के पर्यावरणीय तापमान पर लागू होता है

तीन, बुनियादी संरचना:

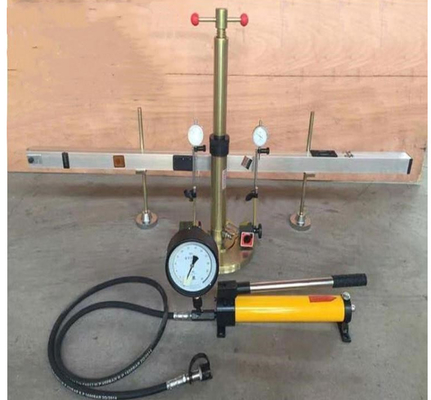

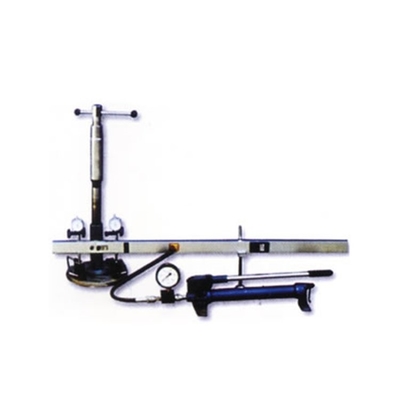

K30 प्लेट लोड इंस्ट्रूमेंट लोडिंग सिस्टम, मापने वाले पुल आदि से बना है।

1. लोडिंग सिस्टम:

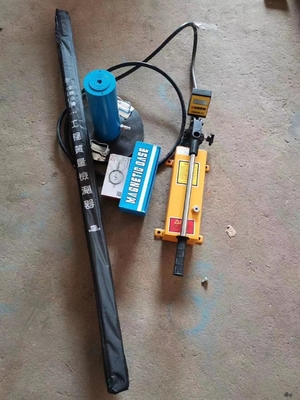

यह लोड प्लेट, जैक, मैनुअल ऑयल पंप, हाई प्रेशर ऑयल पाइप आदि से बना है।लोड व्यास 300 मिमी है, मोटाई 25 मिमी है, और जैक रखने के लिए पोजिशनिंग लाइन उस पर उत्कीर्ण है।जैक का अधिकतम थ्रस्ट 6t है, स्ट्रोक 160mm है, लिफ्टिंग रॉड की लिफ्टिंग ऊंचाई 100mm है, और मैनुअल ऑयल पंप का रेटेड प्रेशर 30Mpa है।

2. मापने वाला पुल: समर्थन, बीम और डायल इंडिकेटर ब्रैकेट इत्यादि से बना, ऊंचाई समायोजित करने के लिए बीम को समर्थन कॉलम के साथ उठाया जा सकता है।

चार, स्थापना विधि:

1, बीम को समर्थन स्तंभ के साथ तय किया गया है, जमीन से 250 मिमी उपयुक्त है, दो समर्थन समतल होना चाहिए, स्तंभ एक ही सीधी रेखा में होना चाहिए, दो समर्थनों पर बीम की ऊंचाई समान होनी चाहिए।

2, तेल पंप, दबाव नापने का यंत्र उच्च दबाव टयूबिंग, जैक कनेक्ट करें।

3. दो बाहरी बीम को क्रमशः आंतरिक बीम में डालें और उनके स्थान पर होने के बाद नॉब को कस लें।

4, जमीन पर 300 मिमी तक समर्थन स्तंभ पर पूरे पुल बीम की ऊंचाई उचित है।

5. प्रेशर गेज और हाई प्रेशर ट्यूबिंग को कनेक्ट करें।

वी। प्रारंभिक कार्य:

1. लोड प्लेट को फ्लैट पर रखें (अधिमानतः महीन सूत की पतली परत के साथ) परीक्षण बिंदु।

2. परीक्षण बिंदु से एक निश्चित दूरी पर परीक्षण के साथ ट्रक चलाएं, जो 1 मीटर से कम होना चाहिए, और लोड प्लेट के ऊपर स्थित ट्रक के पीछे गर्डर बनाएं।

3. जैक को लोड प्लेट पर रखें।

4. मापने वाले पुल को स्थापित करें ताकि यह परीक्षण बिंदु पर मोटे तौर पर सममित स्थिति में हो।

5. ट्रक के पिछले गर्डर से संपर्क बनाने के लिए जैक के लिफ्टिंग स्क्रू को घुमाएं।जब ऊंचाई पर्याप्त नहीं है, तो एक्सटेंशन रॉड का परीक्षण करें।

6. डायल मीटर को डायल मीटर सपोर्ट पर स्थापित करें, और डायल मीटर मापने वाली रॉड को लोड मापने के बिंदु पर लंबवत रूप से गिराएं।

वि.संदर्भ परीक्षण विधि:

1, स्थिर लोड प्लेट के लिए, पहले एक निश्चित लोड (0.035Mpa) जोड़ें और फिर अनलोड करें, डायल इंडिकेटर रीडिंग को सबसिडेंस के प्रारंभिक रीडिंग के रूप में पढ़ें।

2, अनुमानित सीमा लोड 1/8- 1/10 के लिए समाप्ति के बाद लोड सबसिडेंस के रूप में, लोड स्ट्रेंथ और सबसिडेंस रीडिंग को पढ़ें और रिकॉर्ड करें।

नोट: (ए) सब्सिडेंस को तब माना जाता है जब एक मिनट में सब्सिडेंस की मात्रा लोड स्ट्रेंथ के इस स्तर के तहत उत्पादित सब्सिडेंस की कुल मात्रा के 1% से अधिक नहीं होती है।

(बी) दबाव गेज से पढ़ा जाने वाला भार जैक सिलेंडर में तेल का दबाव है।

3. जब भार शक्ति साइट पर अनुमानित वास्तविक अधिकतम संपर्क दबाव से अधिक हो जाती है, या नींव के निचले उपज बिंदु पर परीक्षण रोक दिया जाएगा।

सातवीं।गणना:

इसके अनुसार: P=F/S, यानी, F=PS, Ph.Sh=Py.Sy

Ph-- -- लोड प्लेट लोड शक्ति (एमपीए)

श-- लोड प्लेट का क्षेत्रफल (लोड प्लेट का K30 क्षेत्र: 3.14×300×300÷4 वर्ग मिमी)

Py-- जैक सिलेंडर में तेल का दबाव (प्रेशर गेज से पढ़ें, यूनिट: Mpa)

Sy-- सिलेंडर क्षेत्र: 3.14×40×40÷4 (वर्ग मिमी)

(D=40 मिमी) Ph= (Sy/Sh) ·Py

जैसा कि फ्लैट प्लेट लोड मीटर का एक निश्चित वजन होता है और सिस्टम में एक निश्चित प्रतिरोध होता है, इसे परीक्षण के दौरान ठीक किया जाना चाहिए।गणना सूत्र इस प्रकार है:

Ph = (Sy/Sh) पीई + पीसी - पीएफ (एमपीए)

हर बार 2Mpa लोड करें

पीसी - लोड प्लेट पर जैक और 30 प्लेट्स डेड वेट का दबाव

पीएफ - लोड प्लेट के खिलाफ तेल सर्किट और पिस्टन प्रतिरोध का दबाव

लोड इंटेंसिटी प्लॉट करें ---- प्रत्येक लोड इंटेंसिटी (Ph) मान और संबंधित सबसिडेंस (तीन डायल मीटर का औसत) के अनुसार अवतलन वक्र।इस वक्र के अनुसार, एक निश्चित अवतलन राशि पर भार शक्ति पाई जाती है, और फिर नींव गुणांक K की गणना निम्न सूत्र द्वारा की जाती है।

के = भार शक्ति (एमपीए) / अवतलन (सेमी)

आठवीं।सावधानियां और रखरखाव

1, दबाव नापने का यंत्र साफ रखा जाना चाहिए, डायल मीटर खींच या प्रभाव नहीं पड़ता है, मापने वाला रॉड भाग धूल और तेल पर चिपक नहीं सकता है, डायल मीटर, दबाव गेज का उपयोग नहीं किया जाता है, प्लास्टिक कवर को कवर करने के लिए, इनडोर सूखे में रखा जाता है जगह, दरार को रोकने के लिए।नमी रोधित

2. तेल पंप के हाइड्रोलिक तेल को नियमित रूप से नंबर 10 तेल के साथ पूरक किया जाना चाहिए।ईंधन भरने वाले छेद की स्थिति सिलेंडर ब्लॉक की पूंछ पर है, और तेल भंडारण क्षमता 1 लीटर है।

3, परीक्षण से पहले, कसने वाले हैंडव्हील को कड़ा होना चाहिए, ढीला नहीं होना चाहिए।

4, टेस्ट, डायल गेज रॉड लोड प्लेट प्लेन के लिए लंबवत होना चाहिए, व्यास समान होना चाहिए।

5. प्रतिक्रिया के रूप में प्रयुक्त ट्रक के पहिये और जैक के केंद्र के बीच की दूरी 1 मीटर से अधिक होनी चाहिए।

नोट: 1. तेल पंप पर दबाव डालने से पहले जांच लें कि सिस्टम में हवा है या नहीं।यदि वहाँ है, तो कृपया जैक वेंट छेद से हवा को हटा दें और तब तक प्रतीक्षा करें जब तक कि पाइप (तेल के लिए) में कोई बुलबुला न हो।

2. यदि इस अवधि में परिवेश का तापमान 0 ℃ से नीचे है, तो संख्या 10 विमानन हाइड्रोलिक तेल (SY1131 -- 76) का उपयोग किया जाता है, और तेल के अन्य ब्रांडों को मिश्रित करने की अनुमति नहीं है।

3. जैक स्क्रू की ऊंचाई मार्क लाइन से अधिक नहीं हो सकती।
